VF150..P系列蜗轮蜗杆减速机概览
VF150..P系列蜗轮蜗杆减速机外形及安装尺寸
WX:grove_company
VF150..P系列是VF系列蜗轮蜗杆减速机中极具代表性的一个型号系列，以其紧凑的箱体结构、稳定的传动性能和广泛的适配性，在轻工、包装、输送、自动化等工业领域有着广泛应用。该系列减速机采用蜗轮蜗杆传动原理，能实现较大的单级传动比，输出扭矩强劲，且具备反向自锁功能，在提升、起重等需要安全制动的场合尤为重要。理解其精确的外形及安装尺寸，是确保设备能否顺利集成到传动系统中的关键步。 格鲁夫减速机
www.gelufu.com.cn
www.gelufu.com

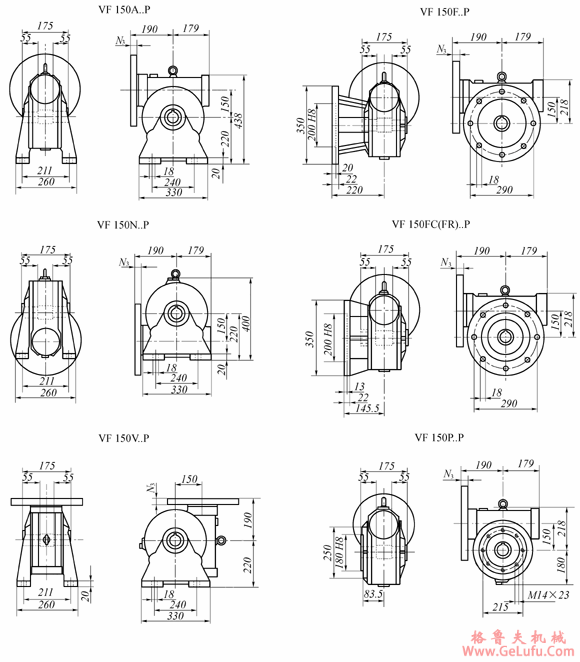

上图清晰地展示了VF150..P系列蜗轮蜗杆减速机的整体外形轮廓与各向视图。从图中可以直观地看到其输入轴（通常连接电机）与输出轴的位置关系、箱体安装底脚（Foot Mounted）的布局以及主要的轮廓尺寸。例如，中心高、总长、总宽、总高等关键外形参数，这些数据直接影响设备在机架或底座上的布局空间。工程师在进行非标设计时，必须依据此图预留足够的安装、散热和维护空间，并确保与相连设备（如电机、工作机）的轴心对中。
QQ：20275456
|
A.N.V.F
FC.FR.P |
VF150 | ||||||||
|
M |
M1 |
M2 |
N |
N1 |
N2 |
N3 |
N4 |
kg | |
|
VF150_P100B5 |
28 |
31.3 |
8 |
250 |
215 |
180 |
11 |
13 |
60 |
|
VF150_P112B5 |
28 |
31.3 |
8 |
250 |
215 |
180 |
11 |
13 | |
|
VF150_P132B5 |
38 |
41.3 |
10 |
300 |
265 |
230 |
16 |
13 | |
|
VF150_P160B5 |
42 |
45.3 |
12 |
350 |
300 |
250 |
18 |
17 |
85 |

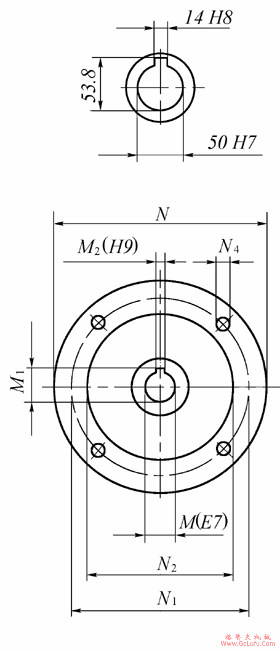

本安装尺寸表提供了VF150基座号下不同适配电机规格（P100, P112, P132, P160）对应的精确接口尺寸。其中，`M`、`M1`、`M2`通常代表输入轴端的键槽或法兰连接尺寸，是连接电机或输入联轴器的关键参数。`N`、`N1`、`N2`等系列尺寸则定义了安装底脚的孔距和位置，用户需根据此数据在安装基板上进行精准钻孔。表格中统一的“kg”重量数据对于计算整机负载、选择吊装工具至关重要。在实际安装过程中，建议使用高强度螺栓并按照对角顺序逐步拧紧，以确保VF150..P系列蜗轮蜗杆减速机与安装基面贴合紧密，减少运行时的振动与噪音，从而保障整个传动系统的长期稳定运行。 QQ：47447450
