VF130..P系列蜗轮蜗杆减速机概览
VF130..P系列蜗轮蜗杆减速机外形及安装尺寸
电话：0312-6784766
VF130..P系列是VF系列蜗轮蜗杆减速机中一个重要的型号分支，专为需要大扭矩、低转速和高可靠性的工业应用场景而设计。该系列减速机采用经典的蜗轮蜗杆传动结构，具有结构紧凑、传动平稳、噪音低和自锁性能优良等特点。其箱体通常采用高强度铸铁铸造，确保了良好的刚性、减震性能和散热能力。了解其精确的外形及安装尺寸，对于设备工程师进行前期选型、空间布局设计以及现场安装调试都至关重要，是确保传动系统与主机设备实现完美匹配、稳定运行的基础。
手机：13331225020
mail:china@gelufu.com
www.gelufu.com.cn

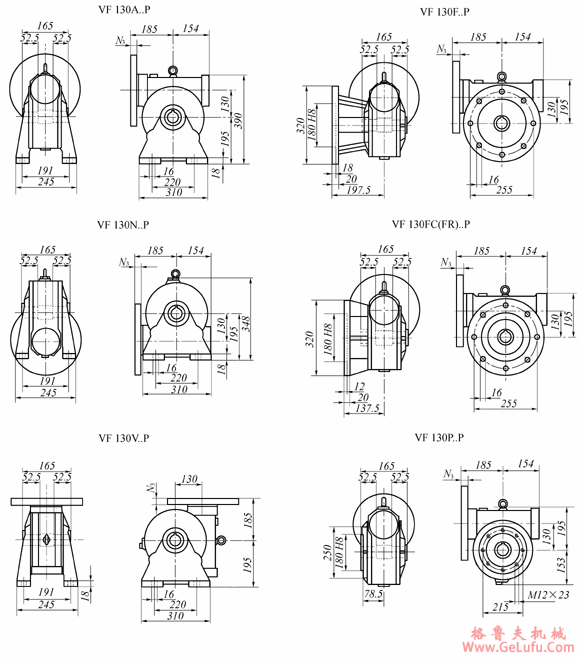

上图清晰地展示了VF130..P系列减速机的三视图轮廓，包括其主体长度、宽度、高度，以及输入轴和输出法兰的关键轮廓尺寸。例如，图中可以辨识出输出法兰的直径、安装孔的中心距以及输入轴伸端的键槽位置。这些外形尺寸直接关系到减速机在设备整机中的空间占用和外围部件的避让设计。在实际应用中，如搅拌设备、输送线或回转支撑装置中，工程师必须根据这些外形图预留足够的安装与维护空间。 fax:0312-6784733
|

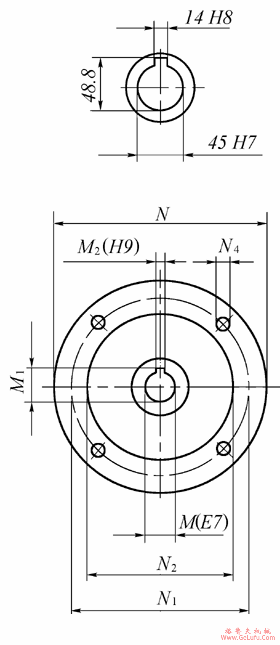

A.N.V.F
FC.FA.P |
VF130 | ||||||||
|
M |
M1 |
M2 |
N |
N1 |
N2 |
N3 |
N4 |
kg | |
|
VF130_P90B5 |
24 |
27.3 |
8 |
200 |
165 |
130 |
17 |
11 |
49 |
|
VF130_P100B5 |
28 |
31.3 |
8 |
250 |
215 |
180 |
17 |
13 | |
|
VF130_P112B5 |
28 |
31.3 |
8 |
250 |
215 |
180 |
17 |
13 | |
|
VF130_P132B5 |
38 |
WX:grove_company 本参数表提供了VF130..P系列下不同规格（如P90, P100, P112, P132）的具体安装接口尺寸。其中，“M”系列参数通常与输出法兰的连接螺栓孔相关，“N”系列参数则关联到箱体底脚的安装尺寸。例如，“N”值代表底脚安装孔的纵向中心距，“N1”和“N2”可能代表横向安装尺寸或相关轮廓尺寸。统一的“kg”重量表明该中心高下的箱体基础重量相近。用户在安装时，需严格按照此表数据加工安装底板，确保螺栓孔位、止口直径的精度，并使用规定扭矩拧紧连接螺栓，以保证VF系列蜗轮蜗杆减速机在运行中不会因安装不当而产生附加应力、振动或噪音，从而影响其传动效率和使用寿命。正确理解和应用这些尺寸数据，是发挥该系列减速机性能的关键一步。
