型号说明
ANRV系列减速机型号结构详解
1．ANRV―蜗轮蜗杆
减速机产品代码。
2．整机结构：无代码…单级 E…双级。单级结构紧凑，适用于传动比需求相对固定的场合；双级结构则能实现更大的总传动比，满足低速大扭矩的复杂工况需求。
3．入轴连接方式：无代码…单输入轴 B…双输入轴 D…带电机输入法兰
DB…一端带输入轴，一端带电机输入法兰。多样的连接方式确保了ANRV系列蜗轮蜗杆减速电动机能与不同动力源和传动系统灵活匹配，提升了其通用性和集成便利性。
4．产品规格：单级以蜗轮副中心距表示，如75。
双级以两对蜗轮副中心距表示，如40/63。中心距是决定
减速机承载能力和外形尺寸的关键参数，用户可根据负载要求精准选型。
5．安装型式：单级有B3、B6、B7、B8、V5、V6六种。
双级有AS1、AS2、BS1、BS2、VS1、VS2、PS1、PS2八种。丰富的安装选项使该系列减速机能够适应水平、垂直、侧挂等多种空间布局，满足不同设备的安装需求。
6．电机功率：配用Y2、YS系列电机，由B5、B14两种安装型式，如2.2（B14）。（如带输入法兰而没有电机，只填写电机安装型式）。标准电机接口设计，方便用户选配或更换动力单元。
7．理论传动比：如i=20。ANRV系列提供广泛的传动比选择，蜗轮蜗杆传动本身具有单级传动比大的特点，能实现高效减速与自锁功能，特别适用于提升、输送等需要安全制动的场合。
8．附件：A…单输出轴 B…双输出轴 D…防护罩
E…转矩臂 F…输出法兰（ANRV40、50、63有F、FB、FL三种形式）。附件的灵活配置可增强整机功能，例如转矩臂能有效吸收反作用力，防护罩可提升在恶劣环境下的工作可靠性。

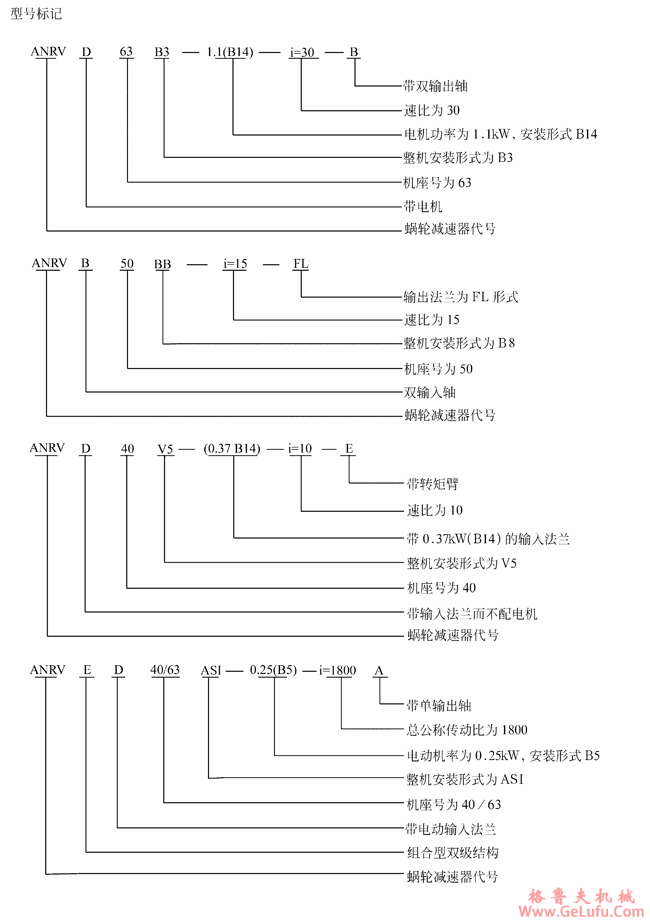

ANRV系列减速机型号标记示例
型号标记
通过以上详细的型号解析，用户可以清晰地理解ANRV系列蜗轮蜗杆减速电动机的编码规则。在实际选型时，建议结合具体应用场景的负载、转速、空间限制及环境条件，综合考虑各代码选项。例如，在食品包装线上需要紧凑空间内实现大减速比，可选用双级（E）结构的ANRV减速机；而在搅拌设备中需要承受径向力，则可能需选择带转矩臂（E附件）的型号。正确解读和选择型号，是确保这款蜗轮蜗杆减速机与您的驱动系统完美契合、发挥性能的基础。
