VF86..P系列蜗轮蜗杆减速机概述

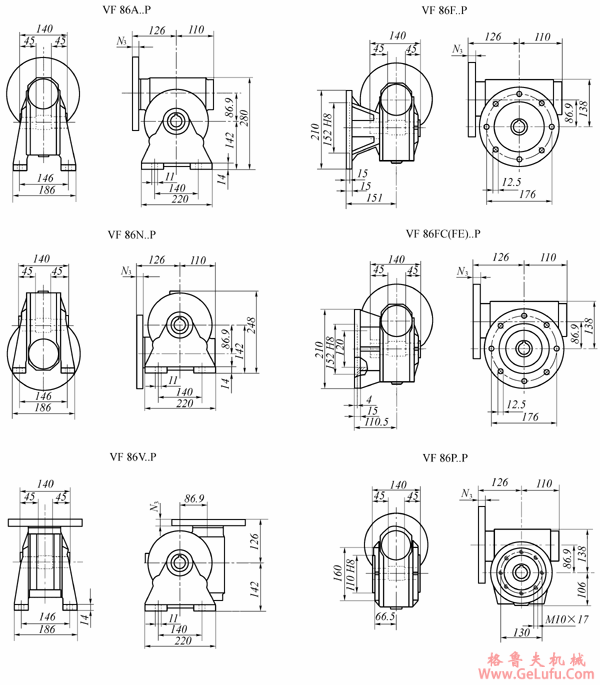

VF86..P系列蜗轮蜗杆减速机外形及安装尺寸 www.gelufu.com.cn
VF86..P系列是VF系列蜗轮蜗杆减速机中的一个重要分支，专为需要直角传动、结构紧凑且能承受较大径向负载的工业应用而设计。该系列减速机采用蜗轮蜗杆传动原理，具有单级传动比大、自锁性能好、运行平稳、噪音低等显著特点，广泛应用于包装机械、食品加工、物料输送、自动化生产线等领域。
mail:china@gelufu.com
gelufu.com
QQ：47447450

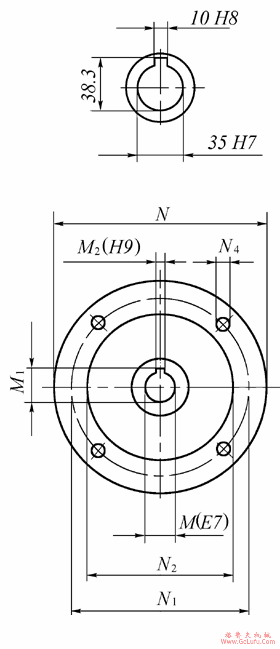

准确理解并遵循其外形及安装尺寸，是确保该系列蜗轮蜗杆减速机在设备中稳定、高效运行的基础。安装尺寸不仅关系到减速机与驱动电机、工作机的连接精度，更直接影响到传动效率、使用寿命乃至整个设备的安全性。例如，表中的M、M1、M2等孔径尺寸，以及N、N1、N2等定位尺寸，共同定义了减速机在安装板上的精确位置和固定方式。用户在安装前，需仔细核对图纸与实物，确保安装面平整、有足够的刚性，并采用规定扭矩拧紧连接螺栓，以避免因安装不当引起的振动、漏油或早期磨损。 格鲁夫机械
以下提供的详细尺寸表，涵盖了VF86..P系列不同机型号的关键数据。用户在选择时，除了关注减速比和输出扭矩，必须将这些安装接口尺寸作为选型的重要依据，以确保与现有设备结构的完美匹配。合理的安装是发挥VF系列蜗轮蜗杆减速机优异性能的步。 格鲁夫
|
A.N.V.F
FC.FR.P |
VF86 | ||||||||
|
M |
M1 |
M2 |
N |
N1 |
N2 |
N3 |
N4 |
kg | |
|
VF86_P71B5 |
14 |
16.3 |
5 |
160 |
130 |
110 |
12 |
9 |
16.3 |
|
VF86_P80B5 |
19 |
21.8 |
6 |
200 |
165 |
130 |
12 |
11.5 | |
|
VF86_P90B5 |
24 |
27.3 |
8 |
200 |
165 |
130 |
12 |
11.5 | |
|
VF86_P100B5 |
28 |
31.3 |
8 |
||||||
