产品概述与标准说明
NMRV型铝合金微型蜗杆减速器带电机安装形式Q/JF01-1999 格鲁夫丝杆升降机
NMRV型铝合金微型蜗杆减速机是一种广泛应用于轻工、食品、包装、医疗、自动化生产线等领域的动力传动装置。其核心设计遵循了Q/JF01-1999这一具体技术标准，该标准对产品的型号标识、基本参数、技术要求、试验方法以及标志、包装、运输和贮存等进行了系统规范，确保了产品的可靠性与互换性。该系列减速机采用高强度铝合金压铸成型箱体，具备重量轻、散热性能优异、外观精致、耐腐蚀等特点。其核心传动部件——蜗轮通常采用耐磨性优异的锡青铜，蜗杆则采用优质合金钢经渗碳淬火和精密磨削而成，从而实现了传动平稳、噪音低、输出扭矩大且能实现自锁功能等优势。带电机的安装形式，意味着该产品通常以“减速电机”的集成化模块形式提供给用户，极大简化了设备装配流程，提高了系统集成度与可靠性。 格鲁夫
fax:0312-6784733

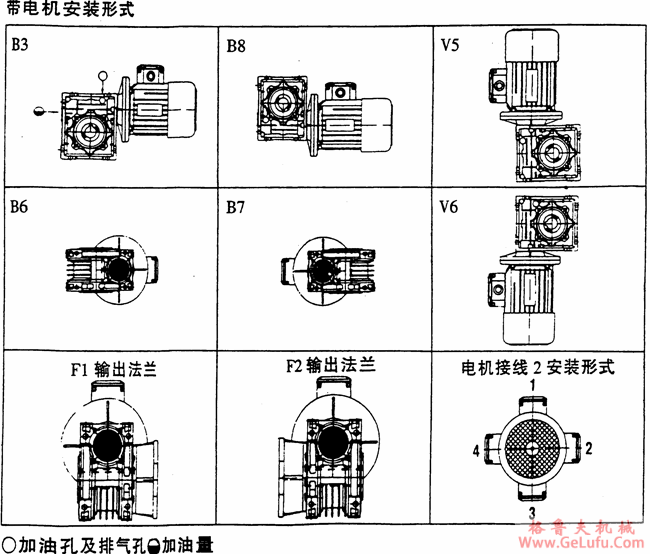

上图清晰地展示了NMRV型蜗杆减速机（Q-JF 01-1999）的典型结构及其与电机的连接方式。从结构上看，它主要由以下几部分组成：输入侧的法兰盘或轴孔，用于与标准电机（如IEC标准电机）进行直联；核心的蜗轮蜗杆副，密封于铝合金箱体内，实现减速增扭；以及输出部分，可以是实心轴、空心轴或法兰盘，用以连接工作机械。
电话：0312-6784766
关于安装形式，Q/JF01-1999标准中通常涵盖了多种变体，以满足不同应用场景的需求。最常见的包括： gelufu.com
1. 基本型（法兰输入）：电机通过法兰直接安装在减速机输入端，结构紧凑，是最通用的形式。电机轴插入减速机输入孔并通过键连接传递扭矩。 手机：13331225020
2. 双轴输入型：在减速机输入端两侧均可安装电机或手动装置，为系统提供了备用动力源或手动操作的可能性，常用于需要安全备份的场合。 QQ：47447450
3. 特殊安装方位：得益于箱体的对称设计和润滑系统的优化，NMRV型蜗轮蜗杆减速机允许进行多方位的安装，如卧式、立式（输出轴向上或向下）甚至侧装，这为设备设计师提供了极大的布局灵活性。
在实际选型和应用中，理解这些安装形式至关重要。例如，在空间受限的自动化机械臂关节处，常采用立式安装的NMRV减速电机以节省横向空间；而在输送带驱动系统中，卧式安装则更为普遍。此外，标准还对安装尺寸、配合公差、螺栓规格等作出了明确规定，确保了不同生产批次产品之间的兼容性。用户在选择时，不仅需要关注减速比、输出扭矩等核心参数，还需根据设备整体布局确定最适合的安装形式，并参考标准图纸确保接口尺寸匹配。
总之，NMRV型铝合金微型蜗杆减速机带电机安装形式Q/JF01-1999代表了一个成熟、标准化的产品系列。它通过将高效的蜗轮蜗杆传动机构与驱动电机完美集成，并以明确的规范指导生产和应用，成为了中小功率、要求结构紧凑、传动平稳且需自锁功能的传动解决方案中的优选。深入理解其产品概述与标准内涵，并结合详细的结构安装图解进行选型，是确保机械设备动力系统稳定、高效运行的关键步骤。
