ZQDX3系列部分回转型阀门手动装置外形及安装尺寸

发布日期：2023-12-28 18:29 浏览次数：

ZQDX3系列部分回转型阀门手动装置外形及安装尺寸(图1) 格鲁夫丝杆升降机

产品概述与型号特点

该产品是一种90°回转驱动装置，适用于球阀、旋塞阀等类型阀门。产品共有4个型号，该产品的蜗杆加长式适用于手轮会碰到阀体的阀门，手轮采用焊接加长式输出力矩大。本系列装置核心采用**蜗轮蜗杆减速机**，传动平稳、自锁可靠，能有效将手动输入扭矩放大，实现阀门的轻松启闭。其结构紧凑，设计充分考虑了现场安装与操作的便利性，是各类工业管道系统中实现手动精确控制的可靠选择。

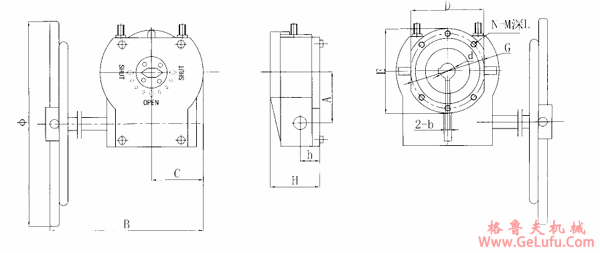

<h2 ZQDX3系列外形与安装尺寸图 ZQDX3系列部分回转型阀门手动装置外形及安装尺寸 hspace=0 src="/uploads/allimg/20231228/1-23122QR935545.gif" width=300 border=0> WX:grove_company

ZQDX3系列部分回转型阀门手动装置外形及安装尺寸 Tel:0312-6784766

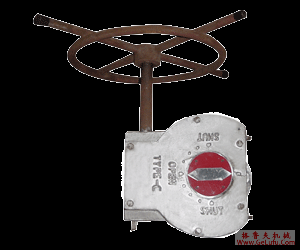

ZQDX3系列部分回转型阀门手动装置外形及安装尺寸(图2) 格鲁夫

设计细节与选型指导

在选择**ZQDX3系列部分回转型阀门手动装置**时，除了关注下表列出的关键安装尺寸，还需考虑阀门所需的最大操作扭矩及现场安装空间。蜗杆加长设计是该系列一大亮点，它能有效解决在狭小空间或阀门本体结构特殊时，手轮与阀体发生干涉的难题，确保操作无阻碍。装置外壳通常采用优质铸铁，坚固耐用，能适应多种工业环境。用户可根据阀门连接法兰的标准（如ISO 5211）及输出轴尺寸，对照下表数据准确选型，确保安装孔位精准匹配，实现稳定传动。邮箱：china@gelufu.com

型号	A	B	C	D	E	F	d	H	h	2-b	N-N深L	连接孔中心	φ	重量kg
ZQDX3-A	90	220	300	140	100	75	30	150	50	10	4-M12-28	100×80	400	26kg
ZQDX3-B	125	340	440	180	130	100	40	120	60

应用与维护

该系列装置广泛应用于石油、化工、电力、水务等行业的管道系统，尤其适用于需要频繁操作或安装位置不便直接手动的阀门。为确保**ZQDX3系列部分回转型阀门手动装置**长期稳定运行，建议定期检查**蜗轮蜗杆减速机**的润滑情况，及时补充或更换指定牌号的润滑脂。保持装置外部清洁，防止腐蚀性介质侵蚀。在安装和维护时，请务必参照详细的尺寸图纸和受力要求，避免因安装不当影响性能或造成损坏。格鲁夫齿轮箱
