ANRV系列减速机安装形式图解

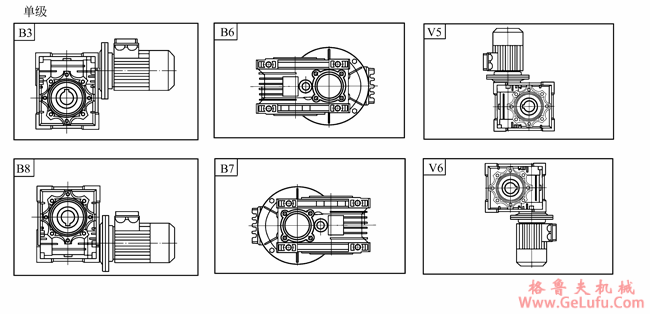

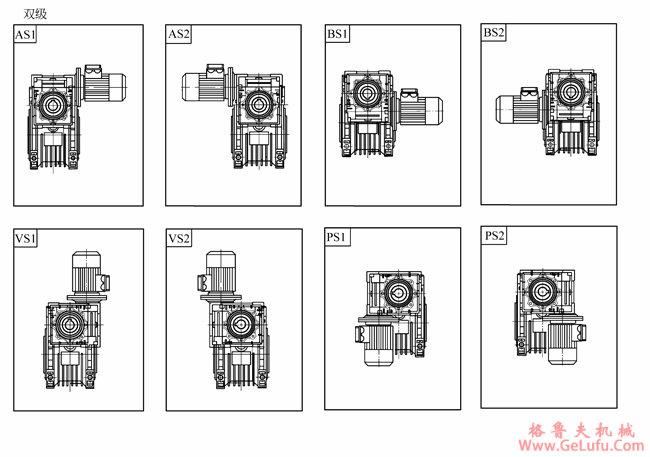

安装形式
ANRV系列
蜗轮蜗杆减速电动机作为工业传动系统中的核心部件，其安装的准确性与稳定性直接关系到整个设备的运行效率与寿命。该系列

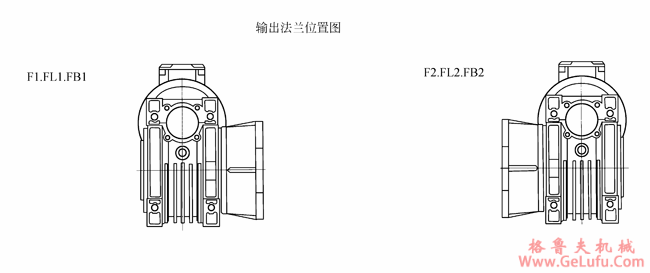

减速机设计灵活，提供了多种标准安装形式，如常见的底脚安装、法兰安装以及法兰与底脚组合安装等，以适应不同机械结构和空间布局的需求。用户在选择安装形式时，需综合考虑负载类型、传动方向、空间限制及维护便利性等因素。
核心附件详解与选型表
附件
合理选用附件是确保ANRV系列蜗轮蜗杆
减速机发挥性能、适应复杂工况的关键。附件不仅能扩展功能，还能提升安全性、可靠性和安装便捷性。

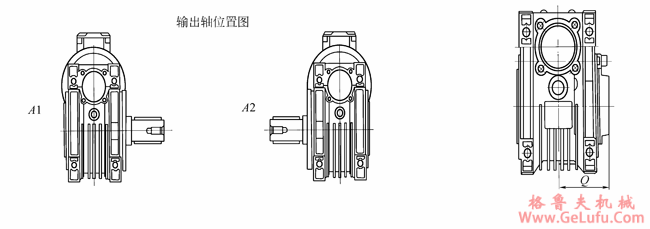

1．单输出轴A
这是最基础的输出轴配置，适用于单向动力传输的场合。其结构紧凑，能有效传递扭矩，是许多标准传动方案的。在选型时，需确保输出轴尺寸与相连设备（如联轴器、链轮、皮带轮）的孔径精确匹配，并注意键槽的尺寸公差。
2．双输出轴B
双输出轴设计允许从减速机两端同时输出动力，常用于需要驱动两个同步或对称执行机构的设备中，例如某些输送线、搅拌设备或门式起重机。这种配置能简化传动结构，避免使用额外的分动装置，但需注意两端负载的平衡。
3．防护罩D
防护罩是重要的安全与防护附件，主要用于保护输出轴连接部位（如联轴器）和操作人员安全，同时也能防止灰尘、切屑、水等异物侵入，延长传动部件寿命。其尺寸（如下表中的关键尺寸Q）需根据减速机规格精确选择，以确保覆盖并留有适当间隙。
|
尺寸 |
规格 |
|
40 |
50 |
63 |
75 |
90 |
110 |
130 |
|
Q |
50 |
58 |
69 |
74 |
86 |
94 |
102 |
4．转矩臂E
转矩臂是应对反作用力矩的关键附件。当ANRV系列蜗轮蜗杆减速电动机采用非底脚安装（如纯法兰安装）时，电机会产生一个反向旋转的趋势，转矩臂的作用就是将其固定，以抵消此力矩，确保整机稳定运行。安装时，转矩臂的一端固定在减速机壳体特定位置，另一端必须牢固地固定在坚实的设备基础或机架上，且应允许有微小的调整量以补偿安装误差。
|
尺寸 |
规格 |
|
30 |
40 |
50 |
63 |
75 |
90 |
110 |
130 |
|
N |
85 |
100 |
除了上述核心附件，在实际应用中，根据工况可能还需选配如逆止器（防止负载倒转）、强制冷却风扇（用于高频或重载运行下的散热）、不同形式的油封或密封套件（适用于高温、腐蚀性环境）以及特殊的安装底座等。建议在选型ANRV系列蜗轮蜗杆减速机及其附件时，详细参考官方技术手册或咨询专业技术人员，综合考虑扭矩、转速、工况环境及安装空间，以组建的传动解决方案。
