VFR49..P系列蜗轮蜗杆减速机外观总览
VFR49..P系列蜗轮蜗杆减速机外形及安装尺寸 Mobile:13331225020
传真：0312-6784733
格鲁夫配件
|
A.N.V
F.FA.P |
VFR49 | ||||||||
|
M |
M1 |
M2 |
N |
N1 |
N2 |
N3 |
N4 |
kg | |
|
VFR49_P63B5 |
11 |
12.8 |
4 |
140 |
115 |
95 |
11 |
M8×19 |
5.0 |
mail:china@gelufu.com
格鲁夫齿轮箱
VFR49..P系列作为VF系列蜗轮蜗杆减速机中的经典型号，以其紧凑的箱体结构、高效的传动性能和可靠的安装稳定性，在自动化设备、包装机械、食品加工等众多工业领域得到广泛应用。该系列减速机采用优质的铸铁箱体，表面经过精密加工与防锈处理，不仅确保了整体结构的刚性，能有效承受输入轴与输出轴的径向与轴向载荷，也提升了其在复杂工业环境下的耐用性。 邮箱：china@gelufu.com

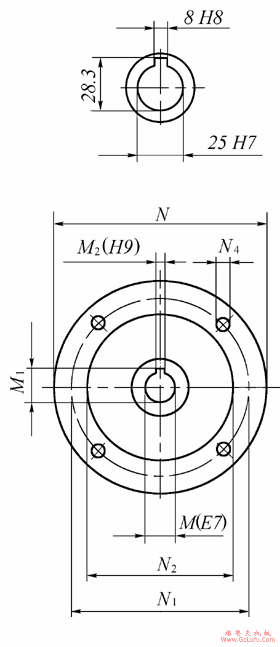

从上方的外形尺寸图及安装尺寸表中，我们可以清晰地获取VFR49_P63B5这一具体型号的关键数据。例如，其总长度（N）为140mm，安装法兰中心距（N1）为115mm，输出端关键尺寸（N2）为95mm，这些数据是设备集成商进行机械设计布局时不可或缺的依据。而安装孔信息（N4）明确为M8×19，意味着需要使用公称直径为8mm、有效长度为19mm的螺栓进行固定，这直接关系到安装的牢固性与对中性。重量（kg）为5.0kg，这一参数对于计算整机负载、选择搬运和支撑方式至关重要。
在理解这些尺寸参数的基础上，正确的安装是保证VFR系列蜗轮蜗杆减速机长期平稳运行的前提。首先，必须确保安装基座平整、坚固，有足够的刚性以抵抗运行中产生的振动。在将减速机固定到基座或主机上时，应按照对角线顺序逐步均匀地拧紧安装螺栓，避免因受力不均导致箱体变形，影响齿轮啮合精度。其次，输入轴与驱动电机（或主动轮）的联接，以及输出轴与工作机的联接，必须保证良好的同轴度。强烈建议使用弹性联轴器，以补偿微小的安装误差，吸收冲击载荷，保护减速机内部精密的蜗轮蜗杆副。
此外，VF系列蜗轮蜗杆减速机的典型特征在于其采用蜗杆下置的安装方式。这种结构使得蜗杆浸入润滑油中的深度更易控制，能保证传动部件在启动和运行过程中得到充分润滑，同时也有利于运行时热量的散发。用户在安装时需注意，应按照产品说明书要求加注指定牌号和容量的润滑油，并定期检查油位与油质。良好的润滑是降低磨损、维持传动效率、延长使用寿命的核心。
总之，VFR49..P系列蜗轮蜗杆减速机的设计充分考虑了工业应用的便利性与可靠性。通过精准解读其外形及安装尺寸数据，并遵循科学的安装与维护规程，可以最大限度地发挥该系列减速机传动比大、结构紧凑、运行平稳、自锁可靠的技术优势，为各类机械设备提供强劲而持久的动力解决方案。
