在工业传动领域，WJL系列蜗杆减速机以其结构紧凑、传动比大、运行平稳及自锁性能好等特点，被广泛应用于包装机械、食品加工、输送设备等多种场合。其中，蜗杆同向输出轴作为连接减速机与工作机的关键部件，其尺寸精度与规格匹配度直接影响到整个传动系统的安装便捷性、运行可靠性及使用寿命。因此，准确掌握各机型的输出轴尺寸参数，对于设备选型、安装调试及维护更换都至关重要。 邮箱：china@gelufu.com

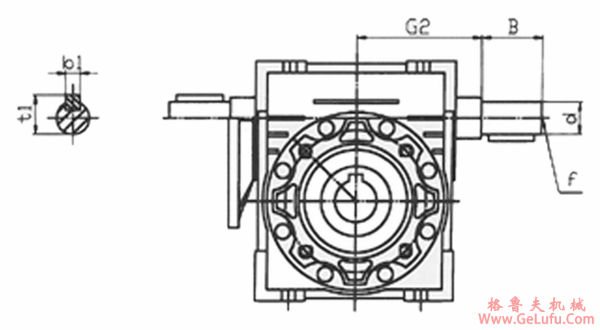

上图清晰地展示了蜗轮蜗杆减速机蜗杆同向输出的典型结构。输出轴尺寸主要包括轴径（d）、键槽宽度（b1）、键槽深度（t1）、定位止口直径（G2）以及轴伸长度（B）等关键参数。这些参数共同决定了输出轴与联轴器、链轮、齿轮等从动部件的连接方式与配合强度。例如，轴径d是选择联轴器孔径的核心依据，而键槽尺寸（b1, t1）则关系到平键的规格，确保扭矩的有效传递。定位止口直径G2则有助于实现从动部件的快速对中和精准定位。 QQ：20275456
|
|
G2 |
d |
B |
f |
b1 |
t1 |
|
WJL40 |
53 |
11 |
23 |
- |
4 |
12.5 |
|
WJL50 |
64 |
14 |
30 |
M6 |
5 |
16 |
|
WJL63 |
75 |
19 |
40 |
M6 |
6 |
21.5 |
上表详细列出了WJL40、WJL50、WJL63三种型号蜗轮蜗杆减速机蜗杆同向输出轴的具体尺寸。从表中数据可以看出，随着型号规格的增大（从WJL40到WJL63），各项尺寸参数均相应增加，这与其传递扭矩能力的提升是相匹配的。例如，轴径d从11mm增大到19mm，显著增强了轴的抗扭强度。轴伸长度B也从23mm增加到40mm，为安装更厚的从动部件提供了空间。参数“f”代表轴端螺纹孔规格，用于安装拉紧螺栓，方便从动部件的拆卸，WJL50及以上型号均配备了此功能，体现了设计的实用性。用户在根据负载选定了WJL系列蜗杆减速机的型号后，必须严格参照此表数据来加工或采购相匹配的连接件。任何尺寸上的偏差都可能导致连接松动、传动不平稳，甚至造成键槽剪切、轴颈磨损等严重故障。对于更大规格的WJL75、WJL90、WJL110及WJL130机型，其输出轴尺寸遵循同样的设计逻辑，数值更大以满足重载需求，在具体选型时需查阅完整的技术图纸或规格书。
格鲁夫丝杆升降机
总之，深入理解并正确应用WJL系列蜗杆减速机的输出轴尺寸数据，是确保该系列蜗轮蜗杆减速机高效、稳定、长寿命运行的基础环节之一。建议工程师在系统集成时，将此尺寸表作为核心参考资料，并与供应商保持密切沟通，以完成完美的动力对接。 gelufu.com.cn
