WJL系列蜗轮蜗杆减速机概览
WJL型蜗轮蜗杆减速机是一种结构紧凑、传动比大、工作平稳的机械传动装置，广泛应用于包装机械、食品加工、输送设备、自动化生产线等诸多领域。该系列减速机以其出色的自锁性能和较大的扭矩输出能力而备受青睐。本文旨在详细介绍WJL系列中WJL40、WJL50、WJL63、WJL75、WJL90、WJL110、WJL130等型号的单向与双向输出轴关键尺寸，为工程师和设备维护人员在选型、安装及配件更换时提供准确的数据参考。 Tel:0312-6784766
传真：0312-6784733

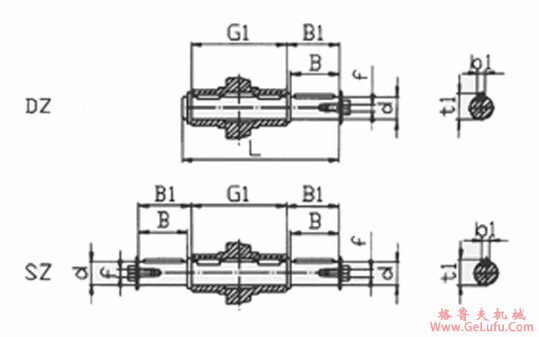

输出轴是WJL系列蜗杆减速机与工作机直接连接、传递动力的核心部件。其尺寸精度和结构形式直接关系到整个传动系统的匹配性与可靠性。WJL系列提供单向和双向两种输出轴配置。单向输出轴结构简单，适用于负载方向恒定的场合；而双向输出轴则从箱体两侧伸出，可同时驱动两个设备，或在需要从两侧传递动力的复杂布局中应用，提高了设计的灵活性。理解这两种形式的轴端尺寸，对于确保联轴器、链轮、齿轮等传动件的正确安装至关重要。
mail:china@gelufu.com
|
|
d(n6) |
B |
B1 |
G1 |
L |
f |
b1 |
t1 |
|
WJL40 |
19 |
40 |
43 |
78 |
128 |
M6 |
6 |
上表列出了WJL40型号的部分关键尺寸。其中，d(n6)代表输出轴直径及其公差带，这是选择轴套、轴承的核心参数；B和B1关联着轴肩定位尺寸；L是输出轴的总长度，决定了安装空间；而f（螺孔规格）、b1（键宽）、t1（键槽深度）则是安装平键和紧定螺钉的关键接口尺寸。随着型号从WJL40递增至WJL130，这些尺寸数值会相应增大，以匹配其逐级提升的额定输出扭矩和承载能力。例如，WJL130的输出轴直径和键槽尺寸会显著大于WJL40，以适应更重型的工作负载。 格鲁夫配件 在实际选用蜗轮蜗杆减速机时，除了关注输出轴尺寸，还需综合考虑传动比、输入功率、安装方式（卧式或立式）及工作环境。正确的尺寸匹配能有效防止因轴径过小导致的强度不足、键连接失效，或因轴过长造成的安装干涉等问题，从而保障WJL系列蜗杆减速机长期稳定、高效地运行，延长设备使用寿命。 fax:0312-6784733
