JRST系列多置式蜗杆减速机产品结构

发布日期：2023-12-28 18:28 浏览次数：

JRST系列多置式蜗杆减速机产品结构(图1) 减速机产品结构"> 格鲁夫减速机

产品概述与外观结构

JRST系列多置式蜗杆减速机是一种结构紧凑、传动平稳、承载能力高的精密传动装置。其“多置式”设计核心在于将蜗轮蜗杆传动副进行模块化、多位置布局，从而实现了更灵活的空间适应性和更优的扭矩传递路径。该系列减速机外观通常采用坚固的箱体结构，箱体多由高强度铸铁铸造而成，表面经过防锈与精密加工处理，不仅确保了整体刚性，有效抑制了运行中的振动与噪音，也提供了良好的散热性能。输入与输出轴端根据标准设计，配备精密密封件，能有效防止润滑油泄漏及外部粉尘、水分侵入，保障了在恶劣工业环境下的长期稳定运行。其紧凑的立体式结构设计，特别适用于安装空间受限但对传动比和扭矩有较高要求的场合，是自动化生产线、包装机械、物料输送系统等领域的理想动力传输解决方案。

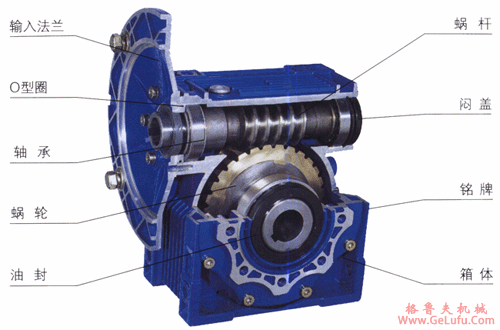

核心部件与传动原理

JRST系列多置式蜗杆减速机的核心在于其精密的蜗轮蜗杆传动系统。蜗杆通常采用优质合金钢经淬火和磨齿工艺制成，齿面硬度高、精度优异，确保了传动效率和耐久性。与之啮合的蜗轮则多选用耐磨性出色的锡青铜材料，通过精密铸造与加工，形成特殊的弧面齿形，与蜗杆实现大接触面积的线接触啮合。这种啮合方式带来了传动平稳、冲击小、噪音低的显著优点，并能实现单级传动即可获得较大的减速比（通常在5:1至100:1之间，特殊设计可达更高）。格鲁夫减速机

其“多置式”结构的具体体现，在于可将蜗杆轴与蜗轮轴布置在多个相对位置（如上置、下置、侧置等），而非传统的单一布局。这种设计极大地提升了设备配置的灵活性。例如，在复杂的机械设备内部，工程师可以根据整体动力布局的需要，选择最合理的输入输出方向，优化管线布置，节省安装空间。传动原理上，电机动力通过输入轴驱动蜗杆旋转，蜗杆的螺旋齿推动蜗轮齿，将运动与扭矩以90度交叉轴的方向传递给输出轴，同时实现减速与增大扭矩的目的。多置式设计并未改变这一根本原理，而是通过模块化箱体设计，使这一传动过程能在多种空间姿态下高效完成。 Mobile:13331225020

此外，该系列减速机内部通常集成有高效的润滑系统。箱体内储存有适量的长效合成润滑脂或润滑油，通过蜗杆的旋转进行飞溅润滑，确保蜗轮蜗杆啮合副及各轴承得到充分润滑与冷却，显著降低磨损，延长使用寿命。轴承则多选用高精度深沟球轴承与圆锥滚子轴承组合，以承受径向与轴向的复合载荷，保证输出轴的运转精度和刚性。 gelufu.com

在实际应用中，JRST系列多置式蜗杆减速机常与各类电机（如伺服电机、步进电机、普通三相异步电机）直联或通过联轴器连接，构成完整的动力模组。其自锁特性（在特定减速比下）也是一大亮点，即蜗杆能驱动蜗轮，但蜗轮无法反向驱动蜗杆，这一特性在需要防止负载倒转的场合（如提升设备、倾斜输送机）中提供了重要的安全保证。总之，通过对其核心部件与创新结构的深入理解，用户可以更充分地利用JRST系列蜗轮蜗杆减速机的性能优势，为机械设备设计带来更高的可靠性与灵活性。格鲁夫
