ZZ行星齿轮减速机特点及其标记示例JB/T9043.2-1999
发布日期：2023-12-28 19:29
浏览次数：
邮箱：china@gelufu.com
ZZ行星齿轮减速器
(JB/T9043.2-1999，替代ZBJ19020-89)
ZZ行星齿轮减速器适用于矿山、冶金、水泥、轻化、能源、建材、起重运输等行业的机械设备中。
(1) 标记与示例
减速器分单级传动(ZZD)、二级传动(ZZL)、三级传动(ZZS)、单级派生传动(ZZDP)和两级派生传动(ZZLP)几种型式。两个派生系列各有1~4种装配型式。

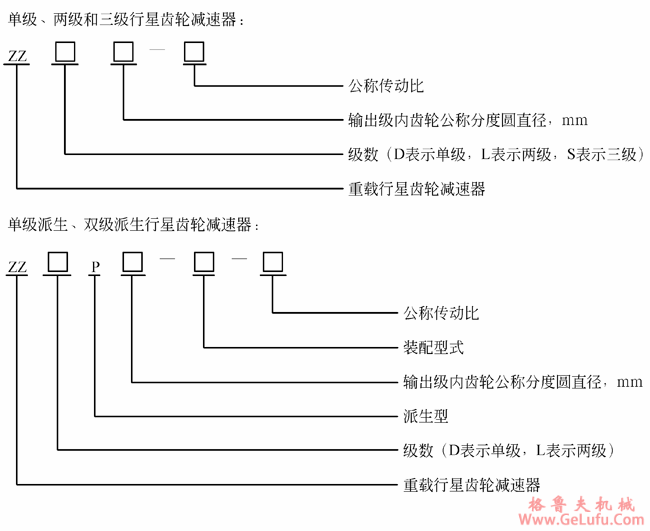

1)标记方法
2) 示例
1低速级内齿圈分度圆直径为1000mm，二级减速，公称传动比i=20的行星齿轮减速器表示为：
ZZL1000-20 JB/T9043.2-1999
2低速级内齿圈分度圆直径为1000mm，单级派生型，公称传动比i=11.2，第2种装配型式的行星齿轮减速器表示为：
ZZDP1000-Ⅱ-11.2 JB/T9043.2-1999
