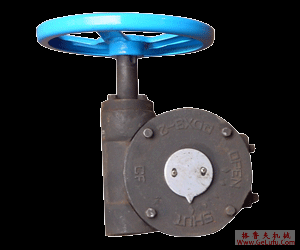

QDX3-CF系列部分回转型阀门手动装置产品简介 格鲁夫机械
产品概述与适用阀门类型
QDX3-CF系列部分回转型阀门手动装置是一种设计精巧、结构紧凑的薄型90°回转型驱动装置。它专为需要精确进行90度启闭操作的阀门而设计，通过高效可靠的机械传动，将手动操作力进行放大，从而轻松驱动阀门阀芯的旋转。该装置的核心优势在于其出色的空间适应性和操作便利性，特别适用于安装空间有限或需要频繁、快速操作的工况环境。其主要适用的阀门类型包括但不限于：各类工业用球阀、蝶阀以及旋塞阀。这些阀门广泛应用于石油化工、电力能源、市政给排水、冶金、制药及食品饮料等行业，是管道系统中控制介质流动的关键设备。QDX3-CF系列装置能够与符合ISO 5211等标准安装尺寸的阀门直接对接，通用性强，安装便捷。
邮箱：china@gelufu.com
产品型号与结构示意图
为满足不同扭矩输出和安装尺寸的需求，QDX3-CF系列部分回转型阀门手动装置目前共细分为5个标准型号，通常以输出扭矩范围或接口尺寸进行区分，例如QDX3-CF05至QDX3-CF25等。用户可根据所配阀门的所需操作扭矩及连接法兰标准进行准确选型。
QQ：20275456
格鲁夫配件
核心结构与工作原理
该装置的核心传动机构为**
蜗轮蜗杆
减速机**。这是一种经典的机械减速装置，具有传动比大、结构紧凑、反向自锁等显著特点。当操作者转动手柄时，动力首先传递给输入轴上的蜗杆。蜗杆与
蜗轮啮合，将运动方向改变90度，并实现显著的减速增矩效果。经过**蜗轮蜗杆
减速机**的转换后，输出轴获得了一个被放大了数倍乃至数十倍的扭矩，并以90度回转运动的形式输出，直接驱动阀门阀杆完成开启或关闭动作。其反向自锁特性意味着在蜗杆导程角设计合理的情况下，来自阀门的反向力矩无法驱动蜗杆反转，从而实现了阀门的可靠位置保持，无需额外的制动装置，确保了流程的安全与稳定。
mail:china@gelufu.com
设计特点与性能优势
QDX3-CF系列装置采用优质合金钢或青铜制造蜗轮蜗杆，经过精密加工与热处理，确保传动平稳、耐磨寿命长。壳体多为铝合金压铸，在保证足够强度的同时实现了轻量化。其“薄型”设计显著节省了轴向安装空间，对于管线密集或阀门井空间受限的场合尤为重要。装置通常配备清晰的开关位置刻度指示和限位螺钉，允许用户精确设定阀门的全开和全关位置，防止过度操作。部分型号还可提供带锁孔的手柄，便于现场安全管理。此外，其人性化的手柄设计提供了足够的力臂，使得操作省力，即使在高扭矩要求的阀门上，也能由单人完成操作。
手机：13331225020
选型、安装与应用注意事项
在选型时，首要关键是确认阀门所需的最大操作扭矩，并选择扭矩容量留有适当安全余量的装置型号。其次需核对阀门阀杆的连接尺寸（如方头尺寸、ISO标准）与装置的输出接口是否匹配。安装过程应确保装置与阀门对中良好，紧固螺栓均匀受力。在管道系统试压或运行前，建议先通过手动装置全程操作阀门数次，确保转动灵活无卡涩。定期维护时，可通过壳体上的润滑脂注入嘴补充专用润滑脂，以维持**蜗轮蜗杆
减速机**内部良好的润滑状态，减少磨损，延长整套设备的使用寿命。在恶劣环境（如户外、潮湿、腐蚀性气氛）下使用时，可考虑选用带有防护罩或特殊表面处理的型号。
微信：grove_company
总而言之，QDX3-CF系列部分回转型阀门手动装置以其可靠的**蜗轮蜗杆减速机**为核心，集高效、省力、紧凑、安全于一身，是现代工业阀门不可或缺的优质驱动伙伴，为各类流程工业的自动化与手动控制提供了坚实而灵活的解决方案。
