SQDX3系列部分回转阀门手动装置产品特点
QQ：47447450
产品概述与应用范围

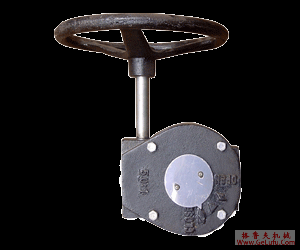

SQDX3系列部分回转阀门手动装置是一种专为90°回转阀门设计的精密驱动装置。它通过高效可靠的**
蜗轮蜗杆
减速机**作为核心传动机构，将操作人员施加在手轮上的力进行放大和转换，从而轻松驱动阀门启闭。该装置主要适用于需要90度旋转操作的阀门类型，如广泛应用于石油、化工、电力、冶金、市政供水及污水处理等工业管道系统中的球阀、蝶阀和旋塞阀。其设计充分考虑了阀门在严苛工况下的使用需求，是确保管道介质可靠切断或调节的关键手动操作部件。
WX:grove_company
核心结构与工作原理
该装置的核心在于其精密的**
蜗轮蜗杆
减速机**传动系统。蜗杆（输入轴）与手轮连接，当顺时针或逆时针转动手轮时，蜗杆带动蜗轮旋转。这种传动方式具有两大显著优点：首先是较大的减速比，能以较小的输入扭矩获得极大的输出扭矩，使得操作重型阀门变得省力；其次是反向自锁特性，即蜗杆可以轻松驱动蜗轮，但蜗轮无法反向驱动蜗杆，这一特性确保了阀门在开启或关闭后能够稳定保持在所需位置，不会因管道内介质压力或振动而发生意外位移，极大地提高了系统的安全性与可靠性。装置外壳通常采用高强度铸铁或铝合金，内部轴承与齿轮经过精密加工和热处理，确保长期耐磨与平稳运行。
格鲁夫机械
型号规格与产品系列
SQDX3系列产品为了满足不同阀门扭矩和安装尺寸的需求，提供了丰富的型号选择。目前该系列共有6个主要型号，例如SQDX3-50至SQDX3-500等，数字通常代表其所能输出的最大扭矩值（单位为牛顿米，N.m）或与阀门连接的法兰标准规格。用户可以根据阀门的公称通径、所需操作扭矩以及接口标准来选择合适的装置型号。完整的系列化设计确保了该产品能够覆盖从小口径仪表阀到大型工业管道主阀的广阔应用范围。
格鲁夫配件
格鲁夫机械
详细产品特点与优势
1. 高效省力，操作便捷：得益于**蜗轮蜗杆
减速机**的高减速比设计，操作人员只需施加较小的力即可控制大型阀门，降低了劳动强度，尤其在紧急情况下优势明显。
2. 安全可靠，自锁稳固：蜗轮蜗杆传动的天然自锁功能，防止了阀门因介质压力冲击而自行转动，保证了工艺流程的稳定性和管道系统的安全性。
3. 结构紧凑，安装灵活：整个装置设计精巧，占用空间小，便于在空间有限的管线中进行安装。输出轴接口符合或行业标准，与阀门连接简便可靠。
4. 承载能力强，使用寿命长：关键传动部件采用优质合金钢制造，经过淬火和研磨工艺，具有极高的硬度和耐磨性，能够承受频繁的启闭操作和重载工况，使用寿命长。
5. 环境适应性强：产品可根据需求提供不同的表面处理（如镀锌、喷塑）和密封方案，能够适应户外、潮湿、腐蚀性等恶劣环境，确保长期稳定工作。
mail:china@gelufu.com
6. 指示清晰，维护简便：部分型号配备有开/关度指示器，阀门位置一目了然。同时，模块化设计使得日常维护和零部件更换非常方便。
www.gelufu.com.cn
选型、安装与维护要点
在选择SQDX3系列手动装置时，首要任务是准确计算或获取阀门的最大操作扭矩，并据此选择扭矩匹配或稍有余量的型号。同时，需确认阀门连接法兰的标准（如ISO 5211）与尺寸是否与装置输出法兰匹配。安装时，应确保装置与阀门对中良好，紧固连接螺栓，并检查手轮转动是否顺畅无卡阻。在日常维护中，需定期通过注油嘴向**蜗轮蜗杆减速机**腔内加注指定的润滑脂，保持传动部件良好的润滑状态，检查密封件是否老化，并及时清理外部灰尘与污物。正确的选型、安装与维护，是充分发挥SQDX3系列部分回转阀门手动装置性能、保障阀门系统长期无故障运行的关键。
