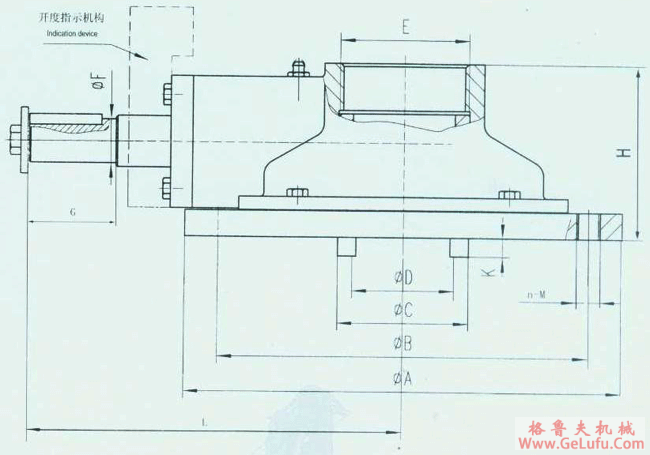

减速机外形及安装尺寸 ">
gelufu.com.cn
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
L |
N-M |
|
XB107 |
300 |
254 |
90 |
70 |
M90×3 |
30 |
60 |
118 |
14 |
264 |
8-M16 |
|
XB207 |
350 |
298 |
132 |
105 |
M110×3 |
30 |
60 |
137 |
19 |
305 |
8-M20 |
|
XB307 |
415 |
356 |
137 |
109 |
M100×3 |
尺寸参数解读与选型安装要点
上表列出了XB系列多回转阀门减速器几个典型型号的关键尺寸。其中，尺寸“A”和“B”决定了减速机的整体轮廓，影响其在狭窄空间的安装可行性；“E”代表输出螺纹规格，必须与阀门阀杆螺母的螺纹匹配，这是传递扭矩的核心接口；“N-M”表示安装法兰的螺栓孔数量与规格，在安装时需使用对应强度等级的螺栓并均匀紧固，以确保连接的刚性并防止泄漏。对于“C”、“D”、“H”等与输出轴相关的尺寸，在选配手轮或电动执行器时需作为重要参考。 格鲁夫 在实际应用中，例如为一台大口径闸阀选配XB207型减速机时，工程师除了核对上表中的轴向尺寸（如L）是否满足安装空间外，还需重点确认输出螺纹M110×3与阀杆螺母的兼容性，并确保8个M20的安装螺栓能够牢固地将减速机固定在阀门支架上。正确的尺寸匹配不仅能保证传动效率，还能极大延长设备使用寿命，减少维护成本。 fax:0312-6784733 总之，XB系列蜗轮蜗杆减速机的设计充分考虑了工业应用的可靠性与适配性。建议用户在选型前，务必结合阀门的具体接口尺寸和现场安装条件，对照本文提供的详细尺寸数据进行综合评估，必要时可咨询生产厂家获取更全面的技术资料与支持。 格鲁夫配件
