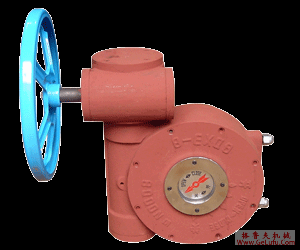

QDX3-S系列部分回转型阀门手动装置产品简介 格鲁夫减速机
产品概述与适用范围
QDX3-S系列部分回转型阀门手动装置是一种专为90°回转阀门设计的精密驱动设备，广泛应用于石油、化工、电力、水务、冶金等工业领域的管道系统中。它主要适配于需要90°旋转来完成启闭动作的阀门，如球阀、蝶阀和旋塞阀。其核心设计在于通过高效可靠的传动机构，将人力操作转化为阀门阀杆的精准扭矩输出，从而实现阀门的稳定开启与关闭。值得一提的是，通过特定的内部结构调整，本系列装置也可实现360°的转角输出，以满足某些特殊工况或阀门类型的驱动需求，展现了良好的设计灵活性与广泛的适用性。
gelufu
型号规格与传动设计
为满足不同尺寸阀门和多种工况下的扭矩需求，QDX3-S系列精心规划了共9个型号，形成了完整的扭矩覆盖范围。用户可根据阀门所需的操作扭矩及安装空间，选择最匹配的型号，确保操作轻便且安全可靠。该系列装置的核心传动优势在于其
减速机构设计。产品通常采用“
蜗轮-蜗杆”作为核心减速单元，构成高效的双级传动系统。级为**
蜗轮蜗杆
减速机**，这是实现大减速比、自锁功能的关键；第二级则根据型号可能搭配齿轮或另一级蜗轮传动，进一步放大输出扭矩。
格鲁夫减速机
这种双级传动设计带来了显著优势：首先，它能将手动输入力大幅降低，使得操作人员即使面对大口径、高压力阀门，也能以相对较小的力轻松驱动，极大地改善了工作条件并提高了效率。其次，**蜗轮蜗杆减速机**固有的反向自锁特性，能够有效防止阀门在介质压力作用下出现意外反转或“跑位”，保证了阀门开启或关闭状态的稳定性，这对于流程工业的安全运行至关重要。
fax:0312-6784733
gelufu.com.cn
结构特点与材质工艺
QDX3-S系列产品在结构上注重坚固耐用与人性化操作。壳体通常采用高强度铸铁或铝合金铸造，经过精密加工，具有良好的密封性，能有效防护内部机构免受灰尘、水分及腐蚀性环境的侵害。输出轴套与阀杆的连接部分设计有标准化的方孔或键槽，并配有可调节的夹紧机构，确保与阀门阀杆的牢固连接，传递扭矩无损失。手轮设计符合人体工程学，握持舒适，并清晰标注了旋转方向指示。部分型号还配备了可见式行程指示器，能够直观显示阀门的当前开度位置（如开启、关闭或中间状态），便于远程观察和操作管理。
gelufu.com
安装维护与选型要点
该系列手动装置的安装简便，通常通过支架或直接与阀门连接。在选型时，用户需重点关注阀门所需的最大操作扭矩、阀杆的尺寸及旋转方向。正确的选型是保证装置长效平稳运行的前提。在日常维护方面，**QDX3-S系列部分回转型阀门手动装置**维护需求较低，主要需定期检查外部紧固件是否松动，并依据使用环境定期通过注油嘴向**蜗轮蜗杆减速机**内部注入指定的润滑脂，以保持传动顺畅、减少磨损、延长使用寿命。其可靠的设计使其成为在无法使用或无需电动、气动驱动的场合下，控制部分回转阀门的理想选择。
