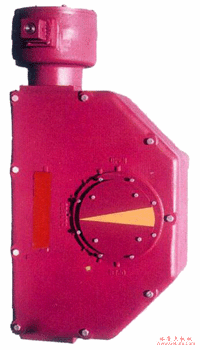

XLS系列丝械螺母式阀门减速器产品特点及技术参数
产品概述与核心特点
主要用途
适用于大型蝶阀和球阀等阀门，尤其在水处理、石油化工、电力及市政管网等关键工业领域，是实现阀门远程精确、稳定启闭的核心驱动装置。
结构特点
1、采用高效的
蜗轮蜗杆
减速机作为核心传动部件，实现了速比大、输出扭矩大，同时整体结构紧凑，相对体积小的显著优势，有效节省了安装空间。
2、通过变换齿轮箱与壳体的相对位置，即可做地下头使用，这种灵活的安装方式极大地提升了其对不同工况和安装环境的适应性。
3、设计严格符合AWWA C504规范要求，确保了产品在给排水行业应用中的高可靠性与长寿命。
安装程序
1、
安装与调试指南
检查壳体法兰盘的连接尺寸与订货要求是否一致，与要西装的阀体外伸轴及安装法兰盘是否相符。这是确保后续传动顺畅、无偏载的关键步。
2、检查无误后，将本装置装于阀门上，并确保连接螺栓均匀紧固，以防止运行时产生振动或泄漏。
3、转动装置上的手轮，调整限位螺母，使指示盘上的指示针能在全关时指向CLOSED，全开时指向OPEN。精确的行程限位是阀门实现精准控制的基础。
维修保养
1、
维护保养要点
不得在超越本装置额定工况的条件下使用，如超扭矩或超转速运行，以免损坏内部
蜗轮蜗杆等精密部件。
2、在初始安装或大修后，建议将所有活动零件用美孚EP-2润滑脂厚厚涂上一层，形成有效的润滑保护膜，减少磨损。
3、为确保长期稳定运行，应每两年定期检查装置润滑情况，并根据使用环境的恶劣程度（如多尘、潮湿）适当缩短检查周期，及时补充或更换润滑脂。
详细技术参数表
XLS系列丝杠螺母式阀门减速器技术参数表详细列出了不同型号的关键性能数据。例如，XLS1/XLS1B型号输出扭矩达25000N·m，速比为720:1，适用于阀杆直径不超过127.3mm的场合。而XLS3/XLS3B型号则能提供高达122000N·m的输出扭矩和2200:1的大速比，可驱动更大型的阀门。用户可根据实际所需的扭矩、阀杆尺寸及安装空间（地上或地下式）来精准选型。
减速机产品特点及技术参数"> Mobile:13331225020
|
型号 |
输出转扭 |
速比 |
开启圈数 |
锥齿轮速比 |
最大阀杆直径 |
|
XLS1 |
25000 |
720：1 |
180 |
3：1 |
127.3 |
|
XLS1B* |
|
XLS2 |
57000 |
1100:1 |
275 |
5:1 |
171.7 |
|
XLS2B* |
|
XLS3 |
122000 |
2200：1 |
550 |
7.5:1 |
203.5 |
|
XLS3B* |
注：*号减速器为地下式
