MA型蜗轮减速机安装尺寸是设备选型与现场安装的关键依据。准确理解并应用这些尺寸数据，对于确保MA系列立式蜗轮蜗杆减速机与驱动系统、工作机的精准对接，保障传动平稳性与整体结构稳定性至关重要。本文将围绕安装尺寸表，为您提供更详尽的解读与补充说明。 Tel:0312-6784766
格鲁夫减速机

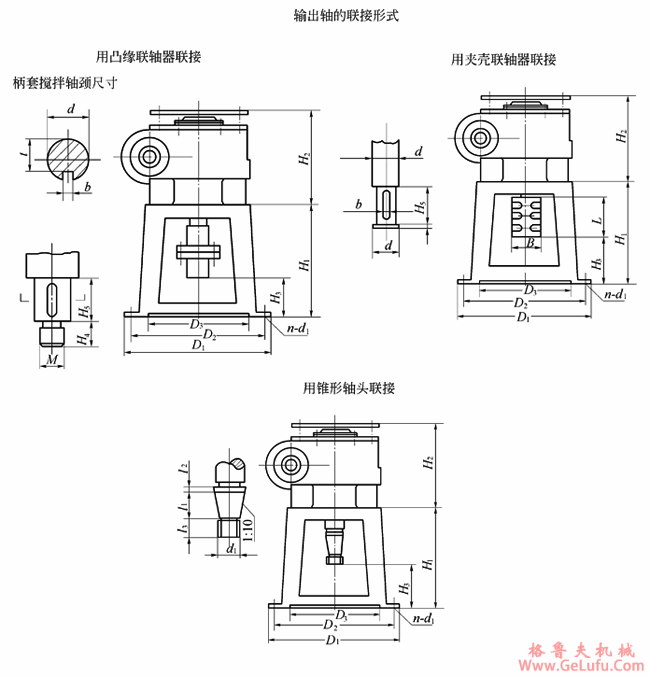

上方的安装尺寸示意图与下方的详细尺寸表共同构成了蜗轮蜗杆减速机的安装“地图”。表中的每一项尺寸都对应着实际的安装接口。例如，尺寸“d”代表输入轴直径，它决定了与之联接的电机轴或联轴器的规格；“M”为输入轴上的螺纹尺寸，用于固定输入侧联接件；“n-φd₁”则指明了底座固定孔的数目与直径，是减速机与基础平台螺栓连接的核心参数。
www.gelufu.com
在选择MA系列立式蜗轮蜗杆减速机时，除了关注传动比和功率，必须将安装尺寸作为核心考量。以MA10型号为例，其底座安装孔为“4-φ30”，这意味着需要准备4颗适用于φ30孔径的地脚螺栓。同时，其输出轴端尺寸“D₁”为500mm，这直接关系到输出端连接装置（如链轮、齿轮）的空间布局。安装前，务必对照尺寸表复核现场的基础尺寸、对中精度以及周边设备的干涉情况，一个微小的尺寸偏差都可能导致异常振动或轴承过早损坏。
fax:0312-6784733
此外，安装尺寸也与减速机的维护息息相关。表中“H”系列高度尺寸和“L”、“B”等外形尺寸，决定了设备所需的整体空间和维修时必要的拆卸空间。对于需要频繁检查或更换油封的工况，预留足够的侧向空间（与尺寸B相关）能极大提升维护效率。因此，这份尺寸表不仅是安装阶段的指南，也是设备全生命周期内进行布局规划、维护保养的重要技术基础。 格鲁夫丝杆升降机
| 型号 | 尺寸 | |||||||||||||||||||
| d | M | D1 | D2 | D3 | H1 | H2 | H3 | H4 | H5 | t | b | d1 | l1 | l2 | l3 | φ | L | B | n-φd1 | |
| MA6 | φ46 | M30×1.5 | 392 | 350 | 295 | 350 | 300 | 170 | 30 | 58 | 44.5 | 14 | M33 | 47 | 6 | 34 | 5 | 125 | 108 | 4-φ30 |
| MA8 | φ50 | M30×1.5 | 442 | 400 | 345 | 350 | 380 | 150 | 28 | 80 | 49.5 | 14 | M42 | 53 | 8 | 44 | 8 | 170 | 135 | 4-φ30 |
| MA10 | φ65 | M48×2 | 500 | 450 | 390 | 500 | 450 | 310 | 35 | 105 | 63 | 18 | M52 | 58 | 8 | 49 | 8 | 200 | 172 | 4-φ30 |
| MA12 | φ100 |
