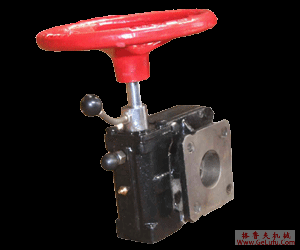

FQDX3系列部分回转阀门手动装置产品简介 WX:grove_company
产品概述与定位
FQDX3系列部分回转阀门手动装置是一款设计精良、用途广泛的阀门驱动附件。该产品核心设计理念在于实现驱动方式的灵活切换与可靠备用，主要与气动执行机构联合使用，构成完整的气动驱动系统。作为一种标准的90°回转驱动装置，它完美适配于需要四分之一回转操作的阀门类型，如蝶阀、球阀和旋塞阀等。其核心功能在于，当气动动力源发生故障（如断电、断气）或进行系统维护调试时，可以快速、安全地切换至手动操作模式，确保阀门能够被可靠启闭，从而保障整个管线系统的连续性与安全性。这种“手动与气动互换驱动”的设计，是工业流程中保障关键节点控制可靠性的重要解决方案。
www.gelufu.com
核心结构与工作原理
本系列装置的核心传动部件为高质量的
蜗轮蜗杆减速机。
蜗轮蜗杆机构以其传动比大、结构紧凑、反向自锁的特性被广泛应用。在FQDX3系列中，该设计确保了手动操作时的省力效果，即使在大口径阀门需要较高扭矩时，操作人员也能通过手轮施加相对较小的力来驱动阀门。更重要的是，其自锁特性可以防止阀门在气流压力或介质冲击下发生非预期的位置改变，将阀门稳定地保持在所需的开启或关闭状态。装置通常配备有直观的开关位置指示器，并预留了与气动执行机构对接的标准接口，使得切换过程简便快捷。
格鲁夫齿轮箱
型号系列概览与选型指导
为满足不同阀门规格和扭矩需求，FQDX3系列产品目前共精心规划了4个主要型号。这些型号通常以输出扭矩范围、接口尺寸以及外形结构进行区分。用户在选型时，首要依据是所配套阀门的所需操作扭矩，必须确保手动装置的输出扭矩大于阀门的最大操作扭矩，并留有适当安全余量。其次，需考虑与气动执行机构的连接尺寸匹配，以及安装空间限制。正确的选型是保证装置有效工作和延长阀门使用寿命的基础。我们建议咨询专业技术人员，根据具体的阀门参数和工况条件选择最合适的型号。
gelufu.com
www.gelufu.com.cn
典型应用场景与优势
FQDX3系列部分回转型阀门手动装置广泛应用于石油化工、电力、水处理、冶金、制药及城市管网等工业领域。例如，在化工厂的物料输送管线上，关键切断阀配备此装置后，即使在突发气源故障时，巡检人员也能及时进行手动干预，避免生产事故。其优势主要体现在：
高可靠性：坚固的箱体和精密
蜗轮蜗杆传动，确保长期稳定运行；
操作安全便捷：切换机构设计人性化，手动操作省力，降低了工人的劳动强度；
维护简单：结构模块化，日常维护工作量小；
强适应性：良好的密封性能使其能适用于多种环境，包括一些户外或略有腐蚀性的场合。
格鲁夫配件
安装、使用与维护要点
安装时，需确保手动装置与阀门及气动执行机构的对中精度，紧固连接螺栓。在由“气动”切换至“手动”模式前，必须确认气源已切断并释放执行机构内的气压，操作切换手柄至手动位置后，方可转动手轮。定期维护是保证其寿命的关键，主要包括：定期检查箱体密封是否完好，防止灰尘水分侵入；每隔一定周期（如6-12个月）向
蜗轮蜗杆减速机内加注或更换指定的润滑脂，保持传动顺畅；检查手轮转动是否灵活，有无异常卡涩或噪音。通过规范的安装与细致的维护，FQDX3系列手动装置将成为您阀门可靠运行的长久保障。
