XQDX3系列部分回转型阀门手动装置产品特点 www.gelufu.com
产品概述与用途
该产品是一种专为90°回转的球阀、蝶阀、旋塞阀等类型阀门配套设计的，可组装成具有电信号输出的手动阀门装置。它广泛地应用于石油、化工、电力、冶金、水处理等工业领域的管道系统中，尤其适用于中央控制室需要实时、远程监控阀门开闭状态的自动化场景。通过集成该装置，操作人员能够在控制室内精确掌握阀门的当前位置（如全开、全关或中间状态），是实现流程自动化控制、提升生产安全与管理效率不可或缺的关键设备。
gelufu.com.cn
核心工作原理与设计特点
XQDX3系列部分回转型阀门手动装置的核心传动机构采用了经典的
蜗轮蜗杆减速机。这种设计具有显著的自锁特性，能够有效防止阀门在介质压力或振动作用下发生非预期的位置变动，确保了阀门设定的开度能够稳定保持。装置内部集成了精密的电位计或编码器等信号反馈元件，能够将手轮操作的机械转角精确转换为标准的电信号（如4-20mA或0-10V），并远传至控制中心。其外壳通常采用高强度铸铁或铝合金，具有良好的密封性能，能够防护内部机构免受灰尘、潮湿等恶劣工业环境的影响。
微信：grove_company

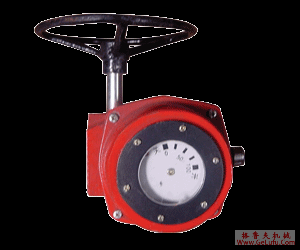

产品型号与结构示意
产品共有3个型号，分别为XQDX3-1A、XQDX3-2A和XQDX3-3A，以适应不同扭矩输出和安装尺寸的需求。各型号均遵循模块化设计理念，接口标准，能够与市面上主流的90°回转阀门快速匹配安装。其结构紧凑，布局合理，手动操作手轮符合人体工程学，即使在需要较大操作力矩时也能相对省力。装置顶部通常设有醒目的开度指示盘，支持本地视觉读数，实现了远程信号与本地指示的双重保障。
gelufu
QQ：20275456
应用优势与选型指导
相较于普通手动阀门，加装XQDX3系列装置后，阀门便升级为“智能化”手动设备。其优势主要体现在：一是提升了系统的可控性与安全性，避免了因阀门状态不明导致的误操作；二是为后续全面升级为电动或气动执行器预留了便捷的接口和基础，降低了改造成本。在选型时，用户需重点关注阀门的所需操作扭矩、管道介质环境、所需的信号输出类型以及防护等级（IP等级）要求，从而在三个型号中做出准确选择。例如，在腐蚀性环境中，需考虑选用具有更高防腐涂层或特定材质的型号。
传真：0312-6784733
安装、维护与注意事项
安装时，需确保阀门处于中间位置，再将
XQDX3系列部分回转型阀门手动装置的输出轴与阀门阀杆牢固连接，并校准电气零位和满位。日常维护主要是定期检查装置的密封是否完好，清除外部积尘，并在
蜗轮蜗杆减速机部分按规定周期加注适宜的润滑脂，以保持传动顺滑并延长使用寿命。需要注意的是，该装置虽提供了信号反馈，但其驱动方式仍为手动，不适用于需要频繁快速启闭或远程动力驱动的场合。对于此类需求，应考虑直接选用全自动的电动或气动执行机构。
格鲁夫
总之，XQDX3系列部分回转型阀门手动装置以其可靠的蜗轮蜗杆减速机传动、精确的电信号反馈和坚固的结构，成功填补了纯手动操作与全自动控制之间的空白，是工业管道系统实现半自动化监控和迈向全面智能化的理想过渡与辅助设备。
