A球微型蜗杆减速机型号的构成

减速机的型号标记

减速机的型号由型式代号、机座规格（中心距）、公称传动比、所配电机类型及大小和输入、输出方式要求代号组成，代号标记意义见表1。这种标准化的型号标记体系，有助于用户快速、准确地识别和选型，确保所选**A型立式圆柱蜗杆减速机**能够完美匹配具体的应用场景与安装要求。

型号代号标记详解

代号标记注解

表1

NMRV	带输入法兰式减速机（配合电机使用）
NRV	输入轴式减速机
25-30-40-50-63-75-110-130	减速机的机座规格（中心距参数）
7.5-10-15-20-25-30-40-50-60-80-100	公称传动比
Y 0.18	配普通Y系列电动机，功率为0.18kW
Z 0.18	配制动电机，功率为0.18kW
F……(1-2)	输出法兰及安装形式
TA	转矩臂
YZ	配延伸蜗杆轴
DZ	配单向输出轴
SZ	配双向输出轴

格鲁夫丝杆升降机

理解这些代号是正确选型的关键。例如，机座规格（中心距）直接关系到减速机的结构尺寸和承载能力，而公称传动比则决定了输出转速与扭矩。在选择**蜗轮蜗杆减速机**时，还需注意其独特的传动特性，如反向自锁功能，这在许多提升或定位场合至关重要。

传真：0312-6784733

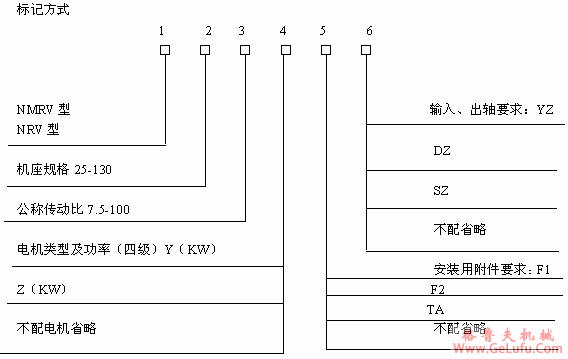

A球微型蜗杆减速机型号标记(图2)

微信：grove_company

型号标记实例解析

1、NMRV40-30-Y0.18-F1-SZ

意为：NMRV型，机座规格40，公称传动比30，配Y系列0.18KW电机、F1输出法兰、SZ双向输出轴。这是一个典型的完整配置型号，适用于需要双向动力输出且空间紧凑的自动化设备。

2、NRV40-30-F1

意为：NRV型，机座规格40，公称传动比30，不配电机，配输出法兰F1。此类标记表明该减速机为独立部件，用户需另行配置动力源，常见于对电机有特殊定制要求的传动系统。通过以上实例可以看出，清晰的型号标记能够完整描述一台**A型立式圆柱蜗杆减速机**的核心配置，为用户在食品机械、包装设备、医疗仪器等领域的集成应用提供了极大的便利。
