标记示例
QQ：47447450
标记示例是工程技术人员选型、采购和安装WJ系列空心轴型蜗杆减速机的重要依据。一套清晰、完整的标记不仅代表了产品的身份，更精确传达了其结构形式、性能参数与配置要求，是确保设备与传动系统完美匹配的关键。下面我们将通过图解与表格，为您详细解析WJ系列蜗轮蜗杆减速机的标记规则。
www.gelufu.com
Mobile:13331225020
QQ：47447450

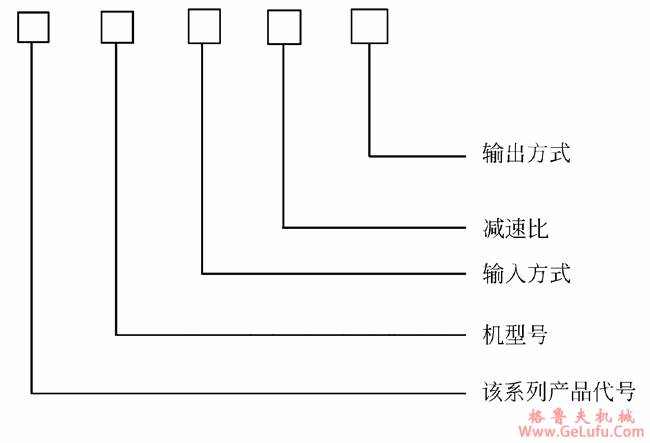

如上图所示，WJ系列减速机的型号标记通常由一串字母和数字代码构成，每一部分都承载着特定信息。例如，一个完整的标记可能包含产品系列代号、机型号（代表中心距或外形尺寸）、输入方式代号、公称传动比、输出方式代号以及特殊要求说明。理解这些代码的含义，能够帮助用户快速锁定所需规格。
gelufu
为了更直观地展示，以下表格列出了标记中各部分代码的典型代表含义。请注意，不同生产商的具体代号可能略有差异，选型时应以官方提供的技术手册为准。 fax:0312-6784733
|
产品代号
|
机型号
|
输入方式
|
公称减速比
|
输出方式
|
其它要求
|
||
|
WJ
|
30
|
Y
|
表示带电机，并要标明电机功率（KW）
|
7.5
|
F2
|
表示配输出法兰
|
文字说明
|
|
10
|
|||||||
|
40
|
F1
|
表示孔输入，并配输入法兰
|
15
|
K
|
表示孔输出
|
||
|
20
|
|||||||
|
50
|
|||||||
在实际应用中，WJ系列空心轴型蜗杆减速机的标记示例解读至关重要。以标记“WJ40-Y1.5-10-F2”为例进行延伸说明：“WJ”是系列代号；“40”代表机型号，通常与蜗杆中心距相关，直接影响减速机的承载能力和外形尺寸；“Y”表示输入端为带法兰的电机直连形式，其后的“1.5”则指明了配套电机的功率为1.5千瓦；“10”是公称减速比，意味着输入转速与输出转速之比为10:1，这决定了输出扭矩和转速的范围；最后的“F2”表明输出端配置了法兰盘，便于与工作机直接连接。这种蜗轮蜗杆减速机其中空轴设计，允许被驱动轴直接穿过，省去了联接部件，结构紧凑，安装方便，特别适用于搅拌、输送、卷扬等需要直接套装在驱动轴上的场合。
掌握标记示例的解读方法，不仅能提升选型效率，更能避免因误解代码而导致的设备不匹配问题。建议用户在选型时，结合具体的负载特性、安装空间和工况需求，仔细核对标记中的每一个参数，必要时咨询专业技术人员或制造商，以确保所选WJ系列减速机能够稳定、高效地运行。
