在精密传动领域，A球微型蜗杆减速机因其结构紧凑、传动比大、运行平稳等特点，被广泛应用于自动化设备、仪器仪表、机器人关节等对空间和精度有严苛要求的场合。其核心部件——输出轴的设计与尺寸，直接关系到设备的匹配性、负载能力及传动效率。本文将详细解析该系列减速机单向与双向输出轴的关键尺寸参数，为用户选型与安装提供清晰指引。 QQ：47447450
手机：13331225020
输出轴作为动力传递的最终环节，其设计需兼顾强度、刚度和连接可靠性。A球微型蜗轮蜗杆减速机通常提供单向输出（单轴伸）和双向输出（双轴伸）两种配置。单向输出结构简单，适用于单侧连接负载的场景；双向输出则允许从轴的两端传递扭矩，为设备布局提供了更高的灵活性，例如需要两侧同步驱动或安装编码器等反馈元件的应用。
fax:0312-6784733

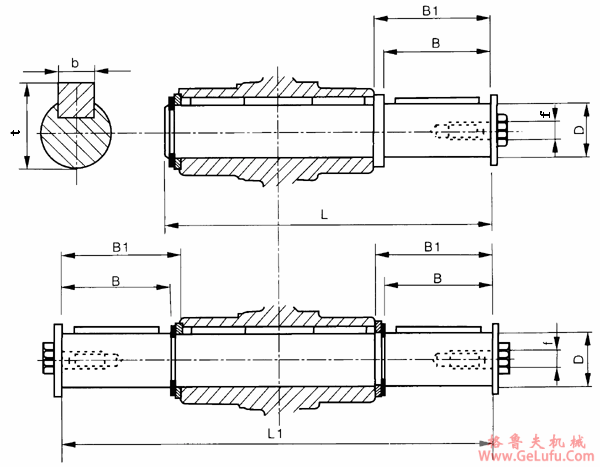

理解输出轴尺寸参数至关重要。轴径（D）决定了基本负载能力，并需与联轴器或传动件内孔匹配；键槽尺寸（b与t）关乎扭矩传递的可靠性；安装段长度（L, L1）和法兰尺寸（B, B1）则影响着轴向定位和与机架的连接稳固性。这些尺寸共同构成了输出轴的接口标准，是机械设计集成中不可忽视的一环。 邮箱：china@gelufu.com
|
型号 |
D(h6) |
B |
B1 |
L |
L1 |
f |
b |
t |
|
25 |
11 |
23 |
25.5 |
81 |
101 |
- |
4 |
12.5 |
|
30 |
14 |
30 |
32.5 |
102 |
128 |
M6 |
5 |
16 |
|
40 |
（注：此处为示例表格，实际40及以上型号参数请参考完整技术资料） 邮箱：china@gelufu.com 以表格中型号30为例，其输出轴径D为14mm（h6公差），这是中等负载应用的常见尺寸。键槽宽b=5mm，深t=16mm，需配合标准键进行传动。参数“f”代表轴端螺纹孔尺寸，型号30配备M6螺纹孔，可用于轴端压板固定或辅助拉拔，而型号25此处为“-”，表示无此设计，这在选型时需特别注意。L1为总长，L为有效装配长度，两者的差值可能用于轴承定位或内部结构预留。 Mobile:13331225020 在选择A球微型蜗杆减速机时，除了关注减速比、输入功率等核心参数，务必根据实际机械布局和连接需求，确认是选用单向还是双向输出轴，并严格核对上述输出轴尺寸表，确保与下游传动部件精准对接。正确的轴系匹配不仅能保障传动效率，更能显著延长整个蜗轮蜗杆减速机系统的使用寿命和运行可靠性。
