在精密传动领域，A球微型蜗杆减速机凭借其紧凑设计和高扭矩输出，广泛应用于自动化设备、医疗器械、精密仪器以及机器人关节等场景。其中，输出法兰“F”安装型式是该系列减速机中一种极为关键且常用的机械接口标准。这种安装型式特指减速机的输出端采用一个带有标准螺栓孔分布的法兰盘，用于直接与被驱动部件（如轮子、齿轮、转盘或执行机构）进行坚固且精准的连接。其核心优势在于实现了减速机与负载之间的刚性同轴对接，有效避免了采用键槽连接可能产生的间隙、磨损或对中性问题，特别适用于需要高精度定位和反复启停的工况。
格鲁夫机械

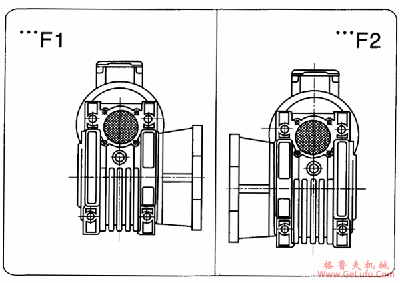

如上图所示，A球微型蜗轮蜗杆减速机的“F”型法兰通常是一个经过精密加工的圆形或方形凸缘。其结构细节包括：法兰端面作为主要的承载和定位面，保证连接的垂直度；中心部位是减速机的输出轴，可能预设有内螺纹孔或光轴形式；环绕输出轴的是若干个均布的螺纹孔（常见为4孔或6孔），这些孔位符合或行业标准间距（如ISO或DIN标准），确保了与各种标准联轴器或从动元件的兼容性。法兰背面与减速机壳体一体铸造或加工而成，确保了整体结构的刚性和稳定性。这种蜗轮蜗杆减速机的设计，将蜗杆输入的高速小扭矩转化为蜗轮输出的低速大扭矩，并通过“F”法兰稳定输出，传动平稳，噪音低，且具备反向自锁特性，在断电时可有效防止负载倒转，安全可靠。 电话：0312-6784766
选择A球微型蜗杆减速机的“F”安装型式时，工程师需重点关注几个参数：首先是法兰的规格尺寸，包括外径、螺栓孔中心圆直径（PCD）、螺栓数量和尺寸，这直接决定了连接的物理兼容性。其次是输出轴的型式，是与法兰一体还是独立部件，其直径、长度以及是否有键槽、螺纹等特征。此外，还需考虑减速机的回程间隙、额定输出扭矩、轴向和径向的允许负载。这些参数共同保证了传动系统的精度与寿命。例如，在一套自动化旋转分度盘中，采用“F”型法兰的A球微型蜗杆减速机可以直接与转台底座螺栓固定，其输出轴则通过法兰与转盘刚性连接，实现精确的90度或180度分度，重复定位精度可控制在弧分级别。 Tel:0312-6784766
“F”法兰安装型式的A球微型蜗轮蜗杆减速机在实践中的应用极为广泛。一个典型案例是食品包装机械中的灌装旋盖单元，减速机通过法兰垂直安装，驱动旋盖头完成精确的拧紧动作，其自锁特性保证了旋盖扭矩的一致性。在安装过程中，必须确保法兰对接面清洁无油污，螺栓需按对角顺序逐步均匀拧紧至规定扭矩，以避免法兰面受力不均导致变形或影响输出轴的对中。安装后，建议进行空载试运行，检查是否有异常振动或噪音。对于需要极高同轴度的场合，甚至可以使用千分表在法兰端面进行打表校准。这种安装型式的便利性和可靠性，使得A球微型蜗杆减速机成为众多紧凑空间内实现高效、精准动力传输的解决方案。
Mobile:13331225020
总之，输出法兰“F”安装型式不仅是A球微型蜗杆减速机的一个物理接口，更是其实现高效、精准、可靠动力传递的关键桥梁。深入理解其结构、特性和应用要点，对于优化机械设备传动设计、提升设备整体性能与可靠性具有重要意义。
