VF30..P系列蜗轮蜗杆减速机外形及安装尺寸 QQ：20275456
VF系列蜗轮蜗杆减速机作为一种结构紧凑、传动平稳的机械传动装置，在自动化设备、输送系统、包装机械等领域有着广泛的应用。VF30..P系列作为该家族中的重要一员，其精确的外形与安装尺寸是设备选型、空间布局及安装集成的关键依据。了解这些核心尺寸参数，对于确保设备匹配性、提高安装效率及保障系统稳定运行至关重要。
格鲁夫配件
电话：0312-6784766

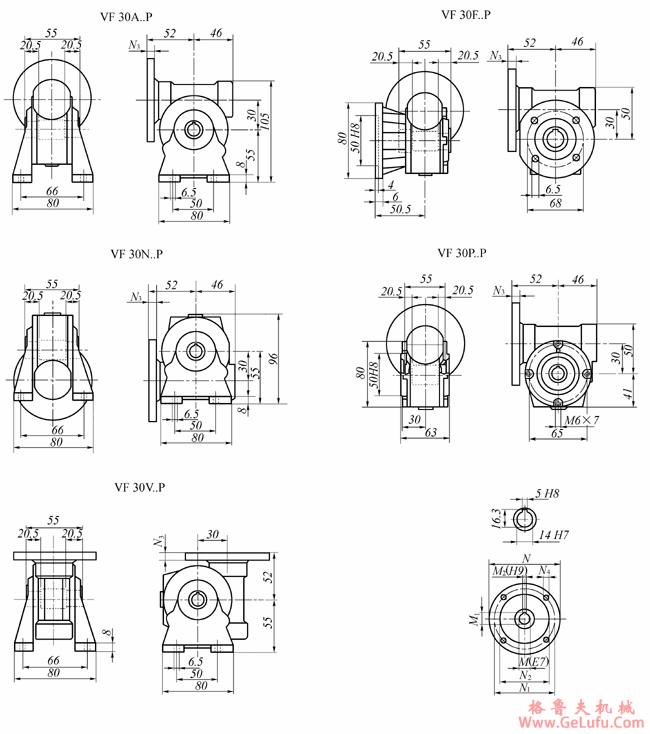

如图所示，VF30..P系列蜗轮蜗杆减速机采用经典的箱体式结构，外观方正且坚固。其输入端通常为适配电机的法兰接口，输出端则为实心轴或空心轴结构，并配有安装孔位。箱体表面经过精密加工，确保安装面的平整度，同时设计有散热筋，以增强运行过程中的散热性能。整体设计不仅考虑了机械强度，也兼顾了在有限空间内的便捷安装与维护需求。 gelufu.com
|
A.N.V
F.P |
VF30 | ||||||||
|
M |
M1 |
M2 |
N |
N1 |
N2 |
N3 |
N4 |
kg | |
|
VF30_P56B5 |
9 |
10.4 |
3 |
120 |
100 |
80 |
7 |
7 |
1.1 |
|
VF30_P63B5 |
11 |
12.8 |
4 |
140 |
115 |
95 |
8 |
9.5 | |
|
VF30_P63B14 |
11 |
12.8 |
4 |
90 |
75 |
60 |
6 |
5.5 | |
上表详细列出了VF30..P系列中三种典型型号的关键尺寸与重量。以VF30_P56B5型号为例，其安装法兰孔径（M）为9mm，对应螺栓规格需匹配。尺寸N（120mm）和N1（100mm）决定了减速机在设备上的主要安装跨度，而N2（80mm）则关联着输出轴端的支撑或联轴器空间。重量（kg）参数对于计算负载和选择支撑结构非常重要。值得注意的是，VF30_P63B14型号的N、N1、N2等尺寸明显小于同底座的B5安装方式型号，这体现了**VF系列蜗轮蜗杆减速机**在同中心距下，通过改变安装接口（如B5与B14法兰）来适应不同电机和空间限制的灵活性。在实际选型时，工程师除了核对这些关键尺寸，还需参考详细的二维图纸，确认所有安装孔位、轴伸尺寸及公差、键槽规格等信息，以确保与驱动电机和被驱动设备实现无缝对接。正确的尺寸匹配是保障这套**蜗轮蜗杆减速机**系统传动精度、降低振动与噪音的基础。
