VF系列蜗轮蜗杆减速机安装型式图解
VF、VFR系列蜗轮蜗杆减速机安装型式 格鲁夫
VF系列蜗轮蜗杆减速机作为一种高效、可靠的动力传动装置，广泛应用于包装机械、食品加工、输送设备等多种工业领域。其安装型式的正确选择，直接关系到设备的运行平稳性、传动效率和使用寿命。该系列产品通常提供多种标准安装配置，以满足不同机械布局和空间限制的需求。常见的安装方式包括底脚安装、法兰安装以及它们的组合形式。底脚安装通过设备底部的安装孔与基础固定，适用于需要稳定支撑的场合；而法兰安装则利用输出端的法兰面与工作机直接连接，结构紧凑，特别适用于空间受限的安装环境。理解并选择合适的安装型式，是确保整个传动系统高效、安全运行的步。 Tel:0312-6784766
邮箱：china@gelufu.com
gelufu.com.cn
格鲁夫齿轮箱

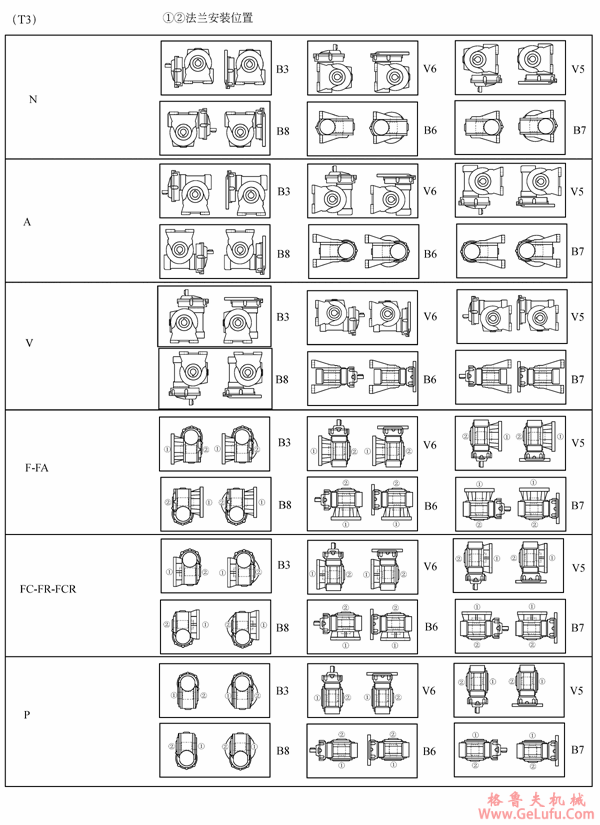

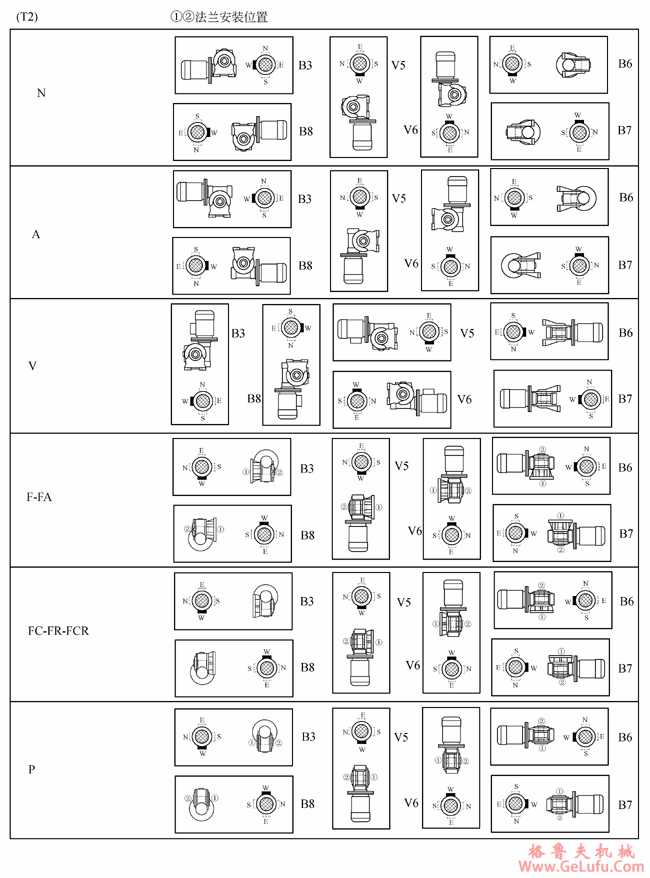

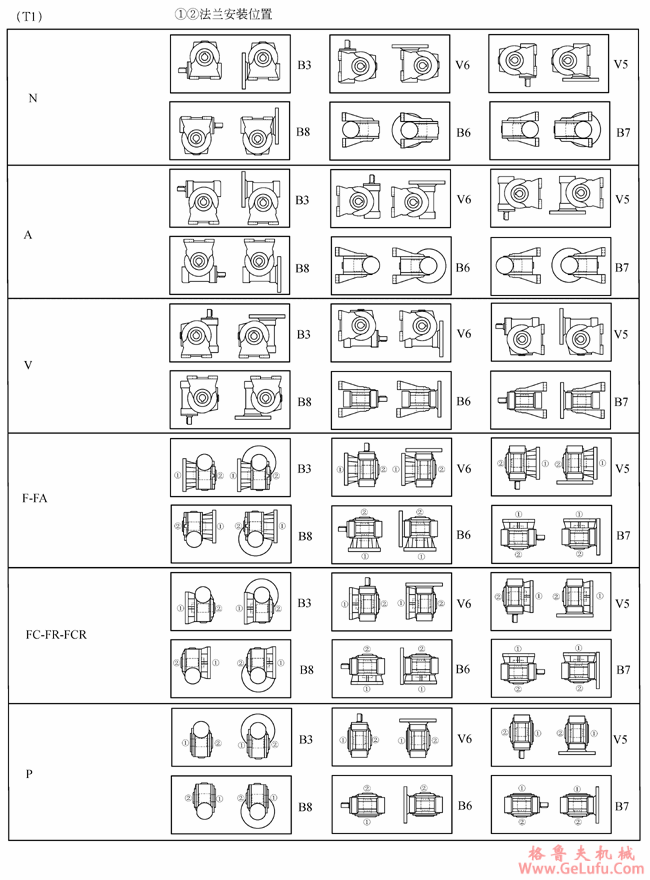

上图详细展示了该系列产品的几种典型安装方位。在实际选型时，工程师不仅需要考虑安装接口的匹配，还需关注润滑油的加注口和检查口位置是否便于日常维护，以及散热风扇（如有）的朝向是否利于空气流通。例如，在垂直安装（输出轴朝上或朝下）时，需特别注意润滑油的密封和油位控制，防止泄漏或润滑不足。正确的安装能最大化发挥这类装置结构紧凑、传动比大、自锁性好的优势。
手机：13331225020
VFR系列在继承了VF系列核心优点的同时，通常集成了电机，形成结构更为一体化的减速电机单元。这使得其安装考量因素略有不同。除了基础的机械接口安装，还需重点关注电气接线盒的位置与朝向，以确保接线方便、安全，并避免线缆在设备运行中与其他部件发生干涉或磨损。

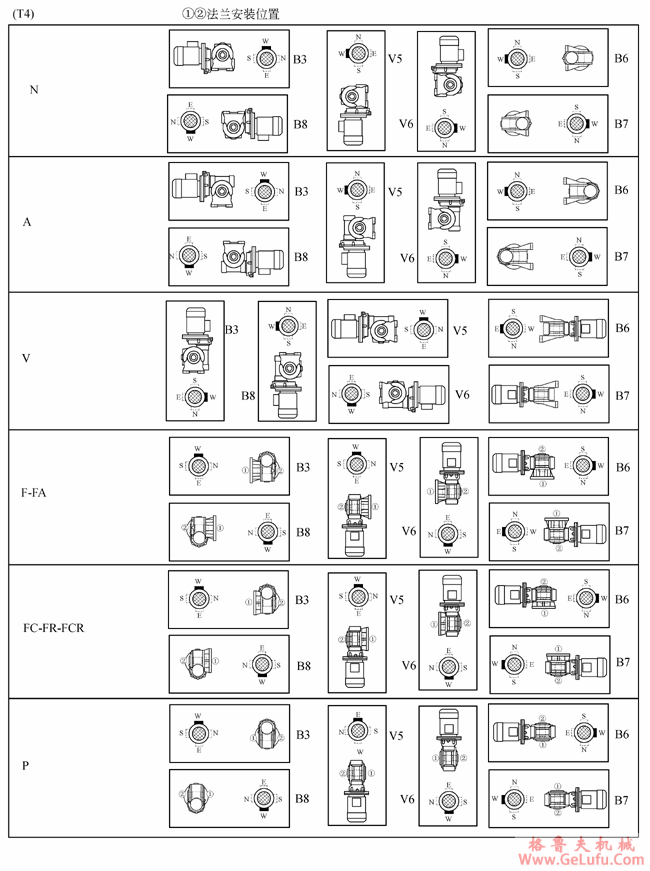

接线盒的位置在T4表格中的说明不适用于VFR44型
这一特殊说明至关重要。对于大多数该型号，接线盒的标准位置在技术文档（如T4表格）中有统一规定。但VFR44型可能由于内部结构或散热设计的特殊性，接线盒采用了不同的布置方案。用户在安装此型号前，务必查阅其专属的安装说明书，确认接线盒的实际位置和旋转方向（如果设计为可旋转的话），并预留足够的电气操作空间。错误的接线盒定位可能导致维护困难，甚至因线缆连接不当引发故障。
无论是VF系列还是其衍生的VFR系列，在最终安装固定时，都必须确保安装基面平整、清洁并有足够的刚性，以防止运行中产生振动和附加应力。所有紧固螺栓需按规定的扭矩值交叉、均匀地拧紧。安装完成后，应手动盘动输入轴，检查转动是否灵活、有无卡滞，并在空载状态下进行短时试运行，观察有无异常噪音或振动，确认无误后再投入正式使用。遵循规范的安装流程，是保障这两大系列产品长期稳定服役的基础。
