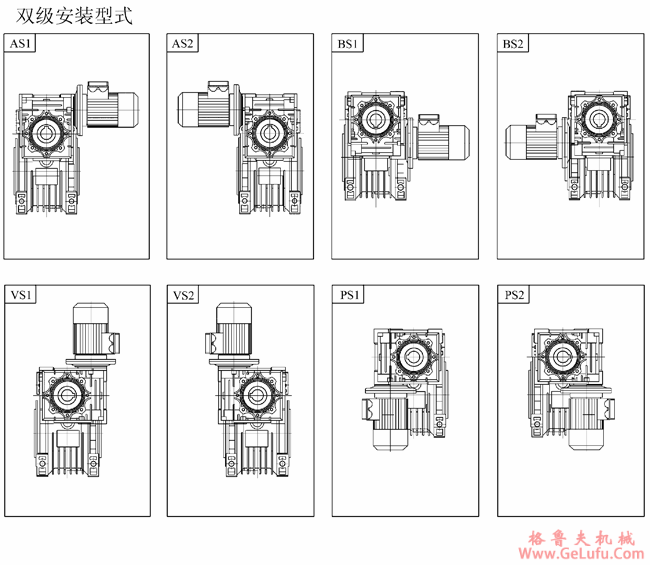

上图清晰展示了JRST系列多置式蜗杆减速机典型的安装接口方位。通常，入力轴用于连接驱动源，如电机、液压马达等，其标准形式为实心轴或带键槽的空心轴，指向图会明确其相对于箱体的伸出方向。输出法兰则是连接工作机械（如搅拌桨、输送辊、转盘等）的接口，其尺寸、螺栓孔分布及中心孔径均需严格符合标准。指向图通过二维或三维视角，直观呈现了这两大关键接口在空间中的相对位置，例如同轴式、直角式或特定角度的错位布置，这直接决定了整个传动系统的布局走向。 WX:grove_company
在实际工程应用中，指向图远不止一张简单的示意图。首先，它是机械设计师进行设备选型和空间规划的依据。例如，在一条空间受限的自动化包装线上，设计师需要根据指向图判断JRST系列蜗轮蜗杆减速机是采用法兰直立安装、侧挂安装还是倒置安装，才能最有效地利用空间，并确保入力轴能顺利与电机对接，同时输出法兰能精准驱动执行机构。其次，指向图明确了减速机的“多置式”安装特性。所谓“多置式”，意味着该系列减速机的箱体设计允许输出法兰在多个角度（通常为四个90度间隔的位置）进行固定，而入力轴方向保持不变或相应变化，这为用户提供了极大的安装灵活性，以适应复杂的现场工况。
fax:0312-6784733
以一个常见的搅拌设备应用为例。若需采用JRST系列减速机驱动顶部垂直插入的搅拌轴，工程师需查阅指向图，选择输出法兰朝下、入力轴水平或垂直向上的安装形式。指向图会标明在此配置下，箱体底脚或法兰的固定位置、润滑油窗的朝向（需便于观察和维护）以及可能的透气塞位置，防止因安装方向错误导致润滑不良或密封问题。另一个案例是在输送系统中，当需要实现动力90度转向时，利用JRST系列蜗杆减速机天然的直角传动特性，通过指向图可以快速确定是采用入力轴水平、输出法兰垂直向上还是向下的方案，从而高效完成布局设计。 Tel:0312-6784766
用户在解读JRST系列多置式蜗杆减速机指向图时，需重点关注几个细节：一是尺寸标注，包括中心高、法兰外径、螺栓孔中心距等，这关系到连接件的加工与匹配；二是负载方向，蜗轮蜗杆传动具有自锁特性的型号，指向图有时会结合标识提示输出轴所能承受的径向力和轴向力方向，这对于延长轴承和齿轮寿命至关重要；三是油位标识，不同安装方向会导致箱体内润滑油液面位置变化，指向图通常会附带安装位置与油位关系的说明，确保润滑系统正常工作。 Tel:0312-6784766
总之，JRST系列蜗轮蜗杆减速机的入力轴和输出法兰指向图，是连接产品设计与实际应用不可或缺的桥梁。深入理解并正确运用这份图纸，不仅能保障设备安装的一次成功率，更能优化整个传动系统的结构、提升运行可靠性并降低长期维护成本。对于任何涉及该系列减速机集成的项目工程师和技术人员而言，将其作为首要参考文档进行细致研读，是一项基础且必要的工作。
