SCWS型蜗杆减速器I～IV装配型式主要尺寸JB/T6387-1992
格鲁夫齿轮箱
SCW轴装式圆弧圆柱蜗杆减速机（JB-T6387-1992）是一种高效、结构紧凑的传动装置，其核心特点是采用了轴装式的安装方式与圆弧齿形的蜗轮蜗杆副。该系列减速机依据中华人民共和国机械行业标准JB/T6387-1992进行设计与生产，确保了产品的互换性与可靠性，广泛应用于冶金、矿山、起重、运输、化工等各类机械设备的传动系统中。 www.gelufu.com
mail:china@gelufu.com

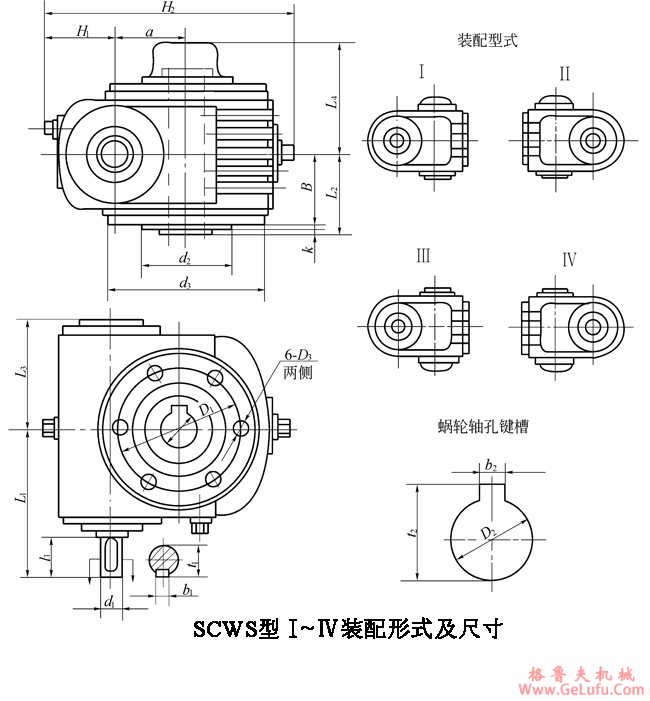

标准中定义的I至IV四种装配型式，主要为了适应不同机械设备对输入输出轴相对位置及安装空间的需求。这为设备设计者提供了灵活的配置选择，能够更便捷地将减速机集成到整体传动布局中。下文将重点介绍SCWS63、SCWS80、SCWS100三种中心距规格的主要安装尺寸。 格鲁夫配件
|
型号尺寸 |
a |
d3 |
i＜16 |
i≥16 |
D2(H7) | ||||||||
|
d1(j6) |
l1 |
b1 |
t1 |
L1 |
d1(j6) |
l1 |
b1 |
t1 |
L1 | ||||
|
SCWS63 |
63 |
150 |
19 |
28 |
6 |
21.5 |
128 |
19 |
28 |
6 |
21.5 |
128 |
30 |
|
SCWS80 |
80 |
175 |
24 |
36 |
8 |
上表详细列出了SCWS63、SCWS80、SCWS100三种型号在两种速比范围（i<16和i≥16）下的关键连接尺寸，如输入轴径d1、轴伸长度l1、键槽尺寸b1与t1，以及安装孔中心距L1和输出轴安装孔D2。参数“a”代表中心距，是蜗轮蜗杆减速机型号划分的核心参数，直接关联其传递扭矩的能力。使用者在选型时，需根据实际所需的传动比、负载扭矩及安装空间，对照此表并结合标准中的装配型式示意图，确定所有接口尺寸，以确保与驱动电机和工作机的完美匹配。正确理解和应用这些标准尺寸，是保证该系列蜗轮蜗杆减速机稳定运行和延长使用寿命的基础。 传真：0312-6784733
