本标准JB/T 7936―1999《HW型直廓环面蜗杆减速机》是我国机械工业领域的一项重要技术规范，为HW系列减速机的设计、制造、检验与选用提供了依据。直廓环面蜗杆传动是一种的蜗杆传动形式，其蜗杆齿面呈环面包络状，与普通圆柱蜗杆相比，具有同时啮合齿数多、接触线分布有利、承载能力大、传动效率高、磨损小且均匀等显著优点。该标准的确立，旨在规范此类高性能减速机的生产与应用，确保其在重载、低速且要求传动平稳的工况下发挥性能。这对于HW型直廓环面蜗杆减速机(JB/T 7936-1999)来说非常重要。这对于蜗轮蜗杆减速机来说非常重要。
fax:0312-6784733
(1)适用范围
格鲁夫丝杆升降机
本标准详尽规定了HWT（蜗杆在蜗轮之下）和HWB（蜗杆在蜗轮之上）两种安装形式的直廓环面蜗杆减速器的基本参数体系、核心技术要求、额定承载能力计算方式以及科学合理的选用指导方法。它为减速机的设计工程师、设备采购人员及维护技术人员提供了统一的技术尺度和选型指南。 手机：13331225020
HW型直廓环面蜗杆减速机凭借其突出的承载与抗冲击特性，主要广泛应用于对设备可靠性要求极高的重工业领域。在冶金行业，常用于轧钢机的压下机构、出炉辊道等；在矿山行业，是矿井提升机、大型破碎机传动的关键部件；在起重运输行业，为各类桥式起重机、门式起重机的起升和大车运行机构提供动力；此外，在石油钻采设备、化工大型搅拌装置、建筑塔式起重机及重型建材机械中，也扮演着不可或缺的角色。 Tel:0312-6784766
其具体使用条件有明确限制，用户必须严格遵守以确保设备安全与寿命：首先，输入蜗杆轴与输出蜗轮轴的空间交错角固定为90°。其次，蜗杆的输入转速不应超过1500转每分钟。第三，一个关键性能指标是蜗杆中间平面处分度圆的滑动速度，其最大值不得超过16米/秒，这直接影响了齿面的润滑状态与温升。第四，减速机正常工作的环境温度范围应在0℃至40℃之间。若在严寒（低于0℃）或高温（高于40℃）环境下运行，必须对箱体内的润滑油采取预热或强制冷却措施，以保证润滑油具有合适的粘度与润滑性能。最后，该减速机的蜗杆轴允许进行正反两个方向的运转，适应性较强。 fax:0312-6784733
标准的标记方法是设备选型与采购的标准化语言。根据JB/T 7936-1999，HW型直廓环面蜗杆减速机的型号标记包含了型式、中心距、传动比、装配型式及标准号等核心信息，确保信息传递的准确无误。 Tel:0312-6784766
(2) 标记示例 格鲁夫齿轮箱
例如，标记为“HWT 200-20-Ⅰ JB/T 7936-1999”的减速机表示：HWT型（蜗杆在蜗轮之下）直廓环面蜗杆减速机，中心距为200毫米，公称传动比为20，次装配型式（即输出轴端为圆柱形，带平键）。这种清晰的标记方式便于用户快速识别产品规格，并与制造商进行高效对接。

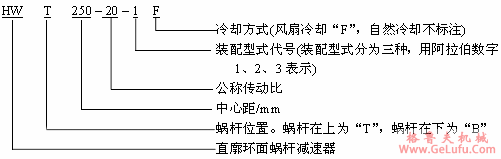

（上图清晰地展示了HW型直廓环面蜗杆减速机根据JB/T 7936-1999标准进行型号命名的各组成部分及其对应关系，是理解该标准标记规则最直观的工具。）
