PW型平面二次包络环面蜗杆减速机（GB-T16449-1996）是一种基于啮合原理设计的高性能传动装置。其核心特征在于采用平面二次包络技术，使得蜗杆与蜗轮的接触面积显著增大，接触线分布更优，从而承载能力高、传动效率稳定、使用寿命长。该系列减速机根据蜗杆相对于蜗轮的位置不同，分为三种基本型号，以满足不同机械设备对安装空间和传动布局的多样化需求。 QQ：47447450
1. 型号 微信：grove_company
（1）PWU型―蜗杆在蜗轮之下的平面二次包络环面蜗杆减速器。这种结构形式便于润滑油的储存与循环，润滑条件良好，散热性能优异，常用于需要良好冷却和稳定运行的工况，是许多重型、连续作业设备的。
格鲁夫丝杆升降机
（2）PWO型―蜗杆在蜗轮之上的平面二次包络环面蜗杆减速器。此种布局使得输出轴位置相对较高，在某些特定的机械传动系统中能更合理地连接后续执行机构，节省纵向安装空间。 WX:grove_company
（3）PWS型―蜗杆在蜗轮之侧的平面二次包络环面蜗杆减速器。侧置式设计极大地优化了设备的横向布局，适用于安装空间狭窄或需要水平方向输入输出的场合，如某些输送机械、搅拌装置等。 邮箱：china@gelufu.com
这三种型号共同构成了PW系列蜗轮蜗杆减速机的基础，为用户提供了灵活的选择。在实际选型时，除了考虑安装位置，还需综合评估额定扭矩、速比范围、输入输出轴形式以及工作环境等因素。 QQ：20275456
2. 标记
电话：0312-6784766

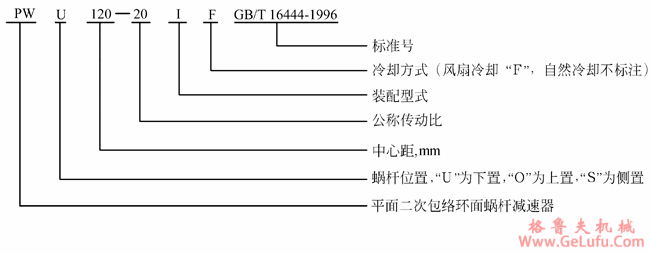

国家标准GB/T16449-1996为PW型平面二次包络环面蜗杆减速机规定了一套清晰、规范的标记方法。这套标记如同减速机的“身份证”，通过一串简明的代码，精确描述了其型号、规格和主要技术参数，确保了设计、制造、采购和使用各个环节的信息准确无误。
标记通常遵循“型号 - 中心距 - 传动比 - 装配型式 - 输入轴端型式”的序列。例如，一个标记为“PWU 200 - 20 - I - C”的减速机，表示：PWU型（蜗杆在下），中心距为200mm，公称传动比为20:1，第I种装配型式（具体轴伸布置方式需查标准附图），输入轴端为圆柱形轴伸。其中，中心距是决定减速机承载能力和外形尺寸的关键参数；传动比直接关联输出转速和扭矩；装配型式则明确了减速机箱体的结构细节和安装方位。
理解并正确解读这些标记，对于设备工程师进行系统集成设计、维护人员进行备件更换都至关重要。它不仅是执行国家标准（GB/T16449-1996）的体现，也是保障这类高性能蜗轮蜗杆减速机在冶金、矿山、起重、化工等重载领域安全、可靠、高效运行的基础。在选择时，务必依据实际工况参数，对照标准中的参数表和技术要求，选定正确的标记型号，以实现的传动效果。
