摆线针轮减速机

BMD摆线液压马达外形尺寸

发布日期：2023-12-28 18:40 浏览次数：

BMD摆线液压马达外形尺寸(图1) mail:china@gelufu.com

一、简介

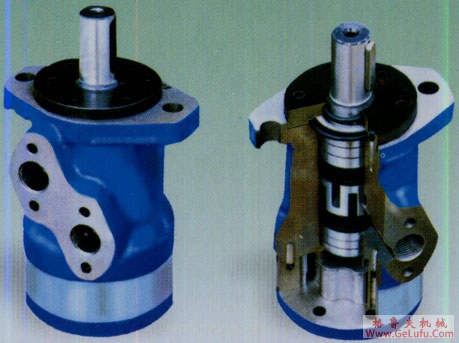

BMD摆线液压马达外形尺寸(图2)
BMD系列摆线液压马达是一种内啮合摆线齿轮式小型、低速、大扭矩液压马达。它的结构简单，外观新颖，底速稳定性好使用寿命长，是取代进口马达的首推产品。它广泛用于工程机械、农业机械、交通运输、机器制造等部门中，如油压机、输送机、操作机、注塑机、收割机、油管钳、机械手、起重吊车等各种机械设备上。
二、BMD系列马达技术参数
型号
公称排量ml/r
工作压力MPa
输出扭矩
转速r/min
额定
最高
额定
最高
额定
最高
BMD-E50
50
11.2
14
67
83.5
800
900
BMD-E80
80
14
17.5
134
167
600
750
BMD­-E100
100
167
209
480
600
BMD-E125
125
209
261
380
475
BMD-E160
160
267
334
300
375
BMD-E200
200
334
418
240
300
BMD-E250
250
418
522
192
240
BMD-E315
315
10.5
13.5
395
508
152
190
BMD-E400
400
9.2
11.5
412
515
128
160
注：1、马达在额定电压下、额定转速下可连续使用，若工况选择在2/3额定压力、1/3 2/3额定转速时，马达将在高效率区域工作。
2、最高压力或最高转速适用于间断运转工况。

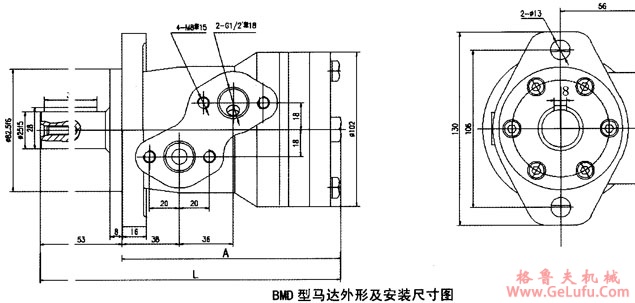

三、BMD系列马达外形及安装尺寸
BMD摆线液压马达外形尺寸(图3)
代号
BMD-D50
BMD-E80
BMD-E100
BMD-125
BMD-E160
BMD-E200
BMD-E250
BMD-E315
BMD-E400
长度
A（mm）
141.5
146
150
154
160
167
176
187
197
L（mm）
194.1
199
203
207
213
220
229
240
250

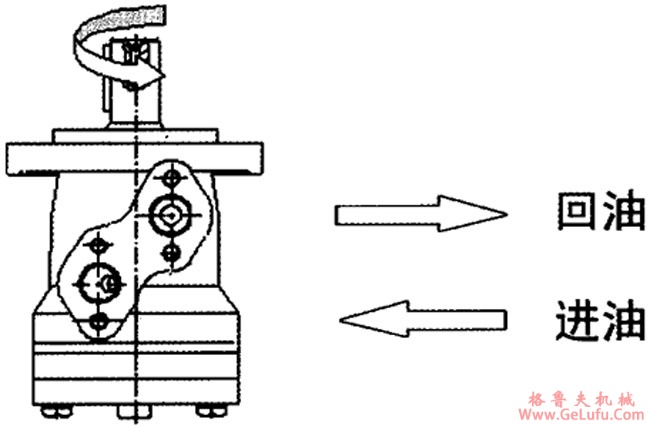

四、马达转向
马达可正反向旋转，出厂马达的轴旋转方向如图，若要改变进出油流方向和轴旋转之间的对应关系，请在订货时注明。
BMD摆线液压马达外形尺寸(图4)
